门铃是有人登门来访的提示器。但当主人外出后，它就失去了作用。若在自家门口安装一套有话音信箱的电子门铃，就会给访客和主人带来许多方便。本文介绍一款适合业余爱好者自制的带有语音信箱的电子门铃。“语音信箱”其实就是一台有应答功能的语音录放装置，磁带录放机是最常见的产品，但磁带录放机需使用一套机械传动装置来驱动磁带，磁头与磁带有机械磨损、选段播放不十分方便、操作力度较大等不足，用于门口作语音信箱有～定缺点。具有固态录音特点，无需磁头及机械传动的数码语音录放电路给语音信箱的制作带来了极大方便。录音时电路将话筒拾取到的信号经A/D转换成数码信号，再将它们放在存储器内，放音时，再把它们取出来，经D/A变换还原为语音信号，经放大后推动喇叭发音。操作十分简便，录、放、寻、抹完全电子化、轻触化。

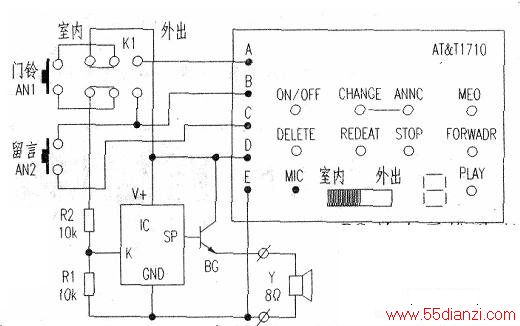

下图为带有语音信箱的电子门铃电路图，图中1710答录机仅画出了外形，制作时保留了它原有的功能，在作门口主机的同时它还向新增电路供电。室内机为小型喇叭箱。
门口机与室内机用普通双芯线连接，距离可达100米以上，特别适合较大房间及小型庭院使用。
Kl为2x2拨动开关，它起着门铃／语音信箱转换作用。当Kl置于“外出”时，装置为语音信箱。置于“室内”时，装置为电子门铃。
在语音信箱状态时，访客按“门铃”键AN1可提取主人留言；按“留言”键AN2可在外录状态下记录来访者语音信息，本信息一旦录入，只有主人才能在室内操作键上提取，有一定隐秘性。
在电子门铃状态时，单片电子音乐电路IC的工作电源由1710的+5V提供，触发端K被电阻R1置低电位，IC无输出，当按“门铃”时，R2将触发端K突变为高电平，IC输出信号经BG放大后推动喇叭Y发出提示音。
IC除可选用电子音乐单片电路外，还可用单片语音电路或电子“叮咚”门铃等。为减少提示音单一枯燥，本人选内存12首电子乐的单片电子音乐电路HY-5，12首电子乐每触发一次变换一首。

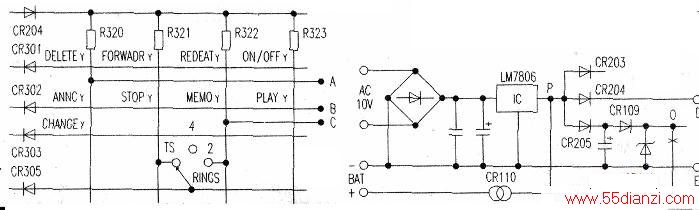

下图为制作中对AT＆T公司1710答录机相关电路处理的接线点，从A~E均需用较细软绝缘线焊接，引到K1或IC上，操作时一定要细心，以免温度过高损坏1710上的贴面元件及印制线路。图中“A、C”分别在R320、R322的低电位端焊接，“B”在CR302的正端焊接。AT&T公司1710答录机整机供电由市电降压为10V供电，为保证市电中断时，存储的信息不会丢失，设计了存储器专用备用电池，电池为可充电电池，有市电时通过CR110及图中“0”点，向电池BAT提供涓充电流。
考虑到门口用语音信箱的特点，应不间断供电，故制作时、应按图3所示，将CR111、CR110、CR109三者结点“O”上的CR111焊下，而改接在LM7806的输出端“P”，这样当市电中断时，备用电池将向整机供电。
制作时将转换开关Kl安装在AT＆T公司1710的正面，IC单片音乐电路可焊接在K1上，而新增的“门铃”及“留言”两键应装在1710的背面。将1710整机改造完后应检查接线是否有误，1710的原有功能是否受损，无误后通电即可工作。门口机一般在门内贴在门后安装，安装时应事先钻好一些放音孔以便1710的声音传出，同时新增的两个键应将按钮伸出门外，做上标记供访客使用。
在实际制作时答录机也可选其他型号，但应注意：
1．改变答录机机型后，连接点应重新确定。
2．应选用能“外录”的答录机，因有的答录机只有“线路录音”而无“外录”功能。
3．为简化访客操作，答录机在启动“录音”功能后，应能在设定时间内自动分段，自动停止。
4．应选用语音存储容量较大的答录机，1710答录机语音总存锗量为720秒，其中120秒专供主人留言用，其余600秒按每段120秒共分五段，而且可以自动停止或人工停止。在人工停止或输入音频信号低于门限值时可分九段，前八段最长120秒，仅末段可延长，但总量仍为600秒。
