适合业余者自制加装的音视频输入装置

　　20世纪90年代初期生产的彩电一般都没有外接音视频输入插口，连接影碟机时只能用RF射频输入，这样经常与有线电视插头交替插拔，很不方便，也容易造成射频输入插座接触不良，影响收视效果。为此，自制了一个外接音视频输入装置，该装置适用于任何热底板机芯的电视机加装，具有音视频隔离传送质量高、线路比较简单的优点，适合业余条件下自制加装。
　　
　　工作原理
　　

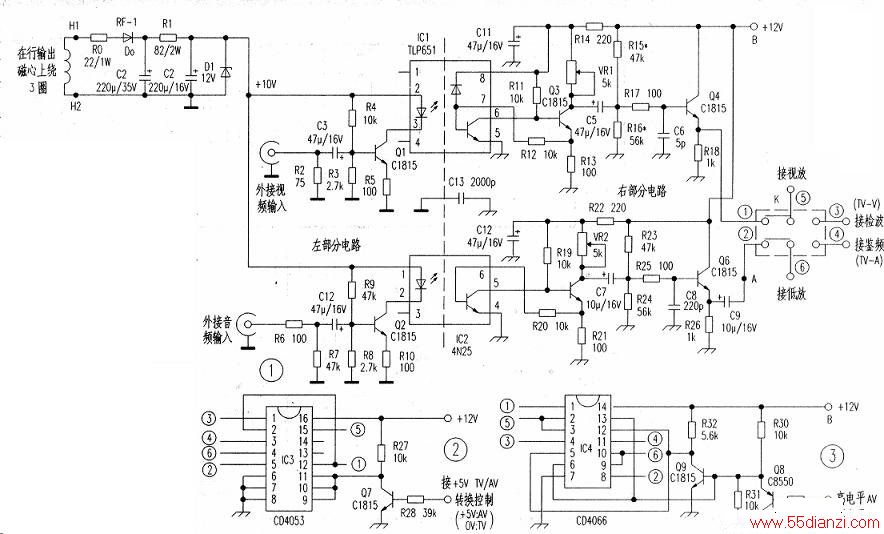

　　音视频输入装置电路如图1所示。外接视频输入信号先由R2(75Ω)实现阻抗匹配（主要为了避免信号反射而影响图像质量），再经C3耦合加到Q1基极，由Q1放大后从集电极输出。Q1的集电极负载是IC1光电耦合器，其内部发光二极管的发光强度随Ql集电极电流的变化而变化，通过光耦合，光电耦合器⑤、⑥脚之间的光敏管的等效电阻就随视频输入信号的强弱而变化。

　　
　　由于光电耦合器在视频信号传送过程中衰减比较大，所以在输出端叉设置了Q3组成的共发射极放大器，以弥补视频信号在传送过程中的损失。Q3集电极输出的视频信号经电容c5耦合到Q4组成的射随器，变换成低阻抗输出，以和前端输入插口的75Ω低阻抗相匹配。调整VR1可以改变Q3增益。
　　
　　音频信号传输过程与视频信号相类似，原理不再赘述。
　　
　　图1中的开关K用来控制TV/AV音视频信号手动切换，也可用原电视机中高低电平控制端来遥控切换TV/AV，切换电路可采用图2或图3。
　　
　　高电平时为AV，低电平时为TV。如果需要调换电平控制，只要将Q7、Q8、Q9中的NPN管更换为PNP管、PNP管更换为NPN管即可。
　　
　　元件选择
　　
　　由于光电耦合器IC1用来传送频率高达5—6MHz的视频信号，所以不能使用4N25等普通光电耦合器，必须用TLP651或其他型号的高转换速率光电耦合器。
　　
　　IC2选用4N25光电耦合器。IC3用CD4053模拟开关，IC4用CD4066模拟开关。DO选用RF-1型快恢复二极管，而不能用1N4000系列普通二极管代替。K选用2x2电源拨动开关。其余元件见图中标注。

　　
　　加装调试
　　

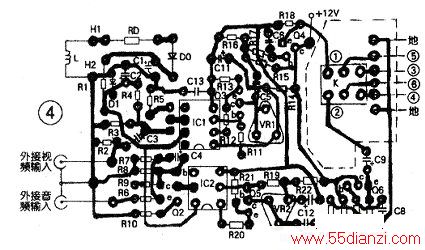

　　印刷电路见图4。电路元件焊接无误后可进行加装调试。为使外接音视频输入插口与申视机机芯热地隔离，图1中的左部分电路必须采用行逆程供电方式（或用小型变压器供电）。方法是用绝缘导线在行输出变压器磁芯上穿绕3匝，取得的20Vp-p行逆程脉冲接到音视频输入板的H1、H2端，测量Dl稳压管两端电压应为DC 12V，如果电压只有几伏，则应将两线头对调。图1中右部分电路的供电可采用电视机内12V电源。

　　

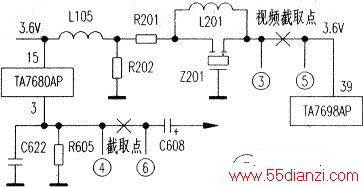

　　电源解决以后，就可选择音视频信号截取点进行安装。音频信号的截取点通常选择在电视机伴音中频鉴频后及音量控制电路前，如果音量控制电路之前无法做到，就需要在图l中的A点处另外设置一个音量控制电位器，视频信号的截取点通常选择在电视机中频图像检波输出端。图5标出了西湖51CD5型(TA两片机)彩电音视频信号的截取点。
　　
　　音视频信号连接线必须用屏蔽线，否则图像上会有严重干扰。加装完毕，拨动开关K图像声音应能进行TV/AV转换。然后调节VR1使图像清晰稳定、调节VR2使伴音清晰洪亮即可。
　　

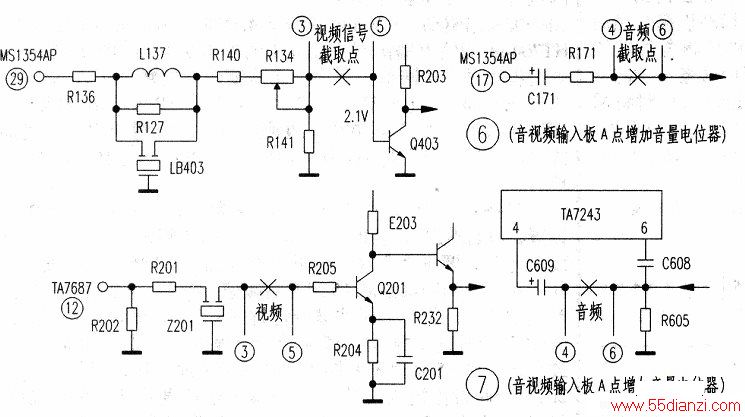

　　图6标出了三洋83P机芯彩电的音视频信号截取点，图7示出了东芝TA四片机音视频信号的截取点。
