适合业余者制作的八音盒电路

　　电路原理简介：
　　

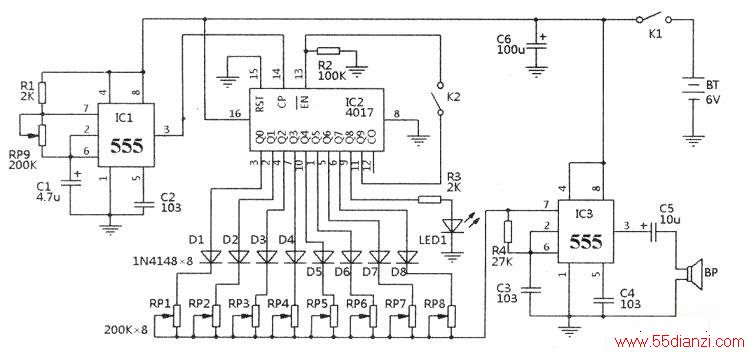

　　电路原理图如下图所示。IC1组成振荡器形式，其振荡频率为=1.44/(R1+2RP9)C1，振荡频率由第③脚输出。调整RP9可以改变振荡频率，从而可以调整乐曲的演奏速度。IC2即4017是十进制计数器/脉冲分配器，它的第14脚CP时钟脉冲计数端与IC1的第③脚振荡频率输出端相接。在时钟脉冲的作用下，IC2的Q0-Q9端依次输出高电平。其中Q0-Q7端分别通过二极管D1-D8和可变电阻RP1-RP8，与IC3的R4、C3等一起组成振荡器，由于R4、C3取值相对较小，因此IC3的振荡频率要比IC1高很多，处于音频范围。由于RP1-RP8的阻值分别可调，从而使得IC3输出的振荡频率也不同，经过C5送到喇叭来发出不同音色的曲调。
　　
　　从原理图中可以看出，IC2虽然是十进制计数器，但只有Q0-Q7共8个输出端最终接入了IC3，发出8个音调，Q8输出端接的是一只LED，在每次演奏完8个音调后点亮一下，随即熄灭。Q9空置。因此，电路的工作过程是先发出8个音符后，暂停2个音符的时间长度，再重复发出8个音符，不断循环。K2的作用是用于选择是否循环演奏。当K2闭合后，在Q9输出高电平时，第13脚EN/端（脉冲下降沿计数端）亦为高电平，使4017讨数终止。也就是在发出8个音调后电路自动停止，不再循环演奏。只有将电源开关K1断开，再次闭合后，电路将重复演奏一次。如果K2处于打开状态，则电路将循环演奏。
　　
　　调整RP1-RP8可以分别调整每个音符的音调，调整RP9可以改变乐曲演奏速度。
　　
　　制作要点：

    ①、⑤：板上有2根跨接线儿和J2，可以使用剪下的电阻引脚线代用。
　　
　　②：LED1区分极性，长引脚是正极，短引脚是负‘极。在管子外圈上有一小段直线的一端，对应的引脚也是负极。
　　
　　③：喇叭引线可不区分极性，从印板预留的孔中穿入后再焊接在印板上，可有效防止引线因外力作用而被拉断。
　　
　　④：二极管区分极性，管身上有黑色色环的一端是负极。
　　
　　⑥：电池盒引线区分极性，红色是正极，黑色是负极。引线从印板上预留的孔中穿人届再焊接在印板上。
