用TDA2822的耳聋助听器

　　这个耳聋助听器由TDA2822双功放集成电路加上少量外围元件组成，它与市场上的普及机相比具有输出功率大、电压范围宽等特点，工作电压为1.8—15V，适合中、轻度耳聋患者使用。
　 工作原理

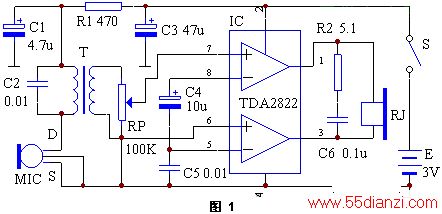

　　该助听器电原理图见图1（点此下载原理图）。其工作原理较简单：驻极体话筒连接成高增益的漏极输出电路，并将外界声波转换成电信号。TDA2822组成BTL功放电路，对话筒输出的音频信号进行放大，并以足够的功率推动耳机发声。为了减小耦合引起的损耗，采用变压器耦合，初级加接C2，可以滤除一部分感应噪音，次级与RP连接，以控制音量大小。另R1、C1组成去耦电路，以防止信号通过电源引起反馈；R2、C6为BTL电路的频率补偿。
　　元器件选择与制作
　　元器件清单见下表


编　号 名　称 型　号 数　量 R1 电阻 470Ω　1/8W 1 R2 电阻 5.1Ω　1/8W 1 RP 可调电阻 100K　WH135型 1 C1 电解电容 4.7u/16V 1 C2、C5 瓷片电容 0.01u 2 C3 电解电容 47u/16V 1 C4 电解电容 10u/16V 1 C6 涤纶电容 0.1u 1 IC 双功放IC TDA2822 1 MIC 驻极体话筒 CZN－15D或CRZ2－15 1 RJ 耳机 8Ω 1 T 音频变压器 自制 1 S 电源开关 微型的1×2拨动 1

　　音频变压器T用袖珍收音机输入放大器代用，如自绕，采用E14铁芯，初次级均用Φ＝0.06mm漆包线各绕2000匝。音量电位器RP采用WH135可变电阻直接焊在印板上。耳机孔为2.5mm卧式二芯插座。
　　这个电路只要装配正确，无须调试即能正常工作。电源采用两节5号电池，静态工作电流为6mA。
