这是什么时钟，不用电源还可以工作？其实笔者只是在这里卖了个关子，说的是不用外加电源也可以正常走时，并不是说整个电路工作时不需要供电。也就是说不使用时这个时钟不需要供电，在你加上电源之后就可以显示时间，并且仍然是正确的。就好像有些手机关闭之后又取下电板，等你下次开机的时候它又能显示正确的时间。其实这些手机里面都是有后备电池的，就是做时钟那一小块电路有后备电池供着电的。要是后备电池没有了电，取下电板后问题就来了，这也是为什么有些用久了的手机取下电板再装上，时间就不对了的缘故。但是本文说的这个时钟不需要外加后备电池，那它是怎么做到这一点的呢？请听我慢慢道来。

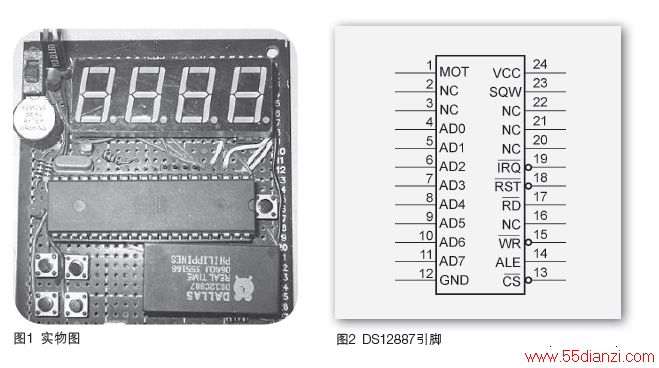

先了解一下"主角"的基本特性吧。DS12887是Dallas半导体公司推出的实时时钟芯片，在芯片内部集成了石英晶体、锂电池和其他支持电路，在没有外部供电的情况下，可以正确走时10年；可以计数时分秒、年月日和星期等信息，而且润年补偿到2100年有效；内部的闹钟寄存器用来保存闹钟时间，当实时时间等于闹钟时间时，在DS12887的IRQ(————)引脚输出低电平，微控制器可以利用此信号作为闹钟信号来处理。笔者用万用板焊接了电路，实物图见如图1。下面将介绍如何使用DS12887制作这个时钟。
芯片引脚
了解了"主角"的基本特性，再来看看它的引脚。一个芯片的引脚可以看作是跟外界"交流"的通道，了解了引脚的用法就可以知道如何跟单片机相连。芯片引脚如图2所示，其中部分引脚命名与官方的数据手册有所不同，原数据手册上使用的是Motorala总线时序的命名方式，这里为了方便理解，采用Intel总线时序的命名方式，因为文章所使用的51单片机即为Intel时序。这两种总线时序最初分别是用在Motorala和Intel两家公司生产的芯片中，有兴趣的朋友可以在DS12887的数据手册上找到更详细的信息。引脚MOT为总线方式选择，DS12887可以有两种时序：当MOT接VCC时选择Motorala总线时序；当MOT接地或悬空时选择Intel总线时序。本文用AT89S52作为控制器，AT89S52作为一种典型的51单片机，理所当然使用的是Intel总线时序。
AD0~AD7是地址、数据复用线，跟标准的51单片机的P0口类似，在一个读写周期里的前后两个时间段分别是作为地址线或数据线。可以直接连接到AT89S52的P0口。
ALE为地址锁存信号，因为DS12887数据地址线采用分时复用的形式，所以需要ALE作地址锁存信号。在一个读写周期里AD0~AD7引脚上首先出现的信号表示地址，通过ALE的下降沿将该信号锁存到DS12887的地址寄存器，稍后AD0~AD7引脚上出现的信号则表示写入或读出DS12887的数据。ALE可以直接连接至AT89S52的ALE引脚。
