适合业余者自制的充电电路

　　此电路的特点是：

　　1．具有自动放电功能。由于镍镉电池有记忆效应，因此在每次充电之前最好先放完电，消除电池的记忆效应，以长期保持电池的容量。

　　2．自动充电功能。普通充电器的充电时间是人为控制的，有时使用者在电池充满电时忘记拔掉插头，造成电池长时间过充电。为了避免这种情况，本充电器采用定时充电，到时自动关机。

　　3．具有停电记忆功能。以前也有过采用定时充电的充电器，但由于没有停电记忆功能，一旦充电过程中停电，则来电后充电从头开始，因而极易造成过充。本充电器克服了这种缺陷，即使充电过程中停电，电路可记下已经充电的时间，来电后充电不会从头开始。

　　4．可充几种容量的电池。一般家庭拥有的电池种类并不多，因此本电路设置两种电池容量(500mAh,1500mAh)。

　　电路结构及工作原理

　　1．电路由NE555，MC14541B(4541B)等构成。其中4541B为带振荡器的可编程16级串行计数／分频器，其引脚图见下图，功能表见下表。

　　2．自动放电由三极管T4、T5构成的可控硅完成(整机电路见下图)。按下K1即启动自动放电功能，放电电流100mA～150mA。当电池电压低于2V时自动转入充电状态（两个电池串联，若电池不是2个，则需调整R12的大小）。

　　3．充电定时由计数器对多谐振荡器(NE555构成)输出脉冲进行计数实现。计数器从0开始到溢出为止，当设定充电电流为0.2C，充电时间约7.5小时，由于4541设置为16级分频，因此多谐振荡器的频率约为1.22Hz。

　　4．充电电流。由LM317T构成恒流源，改变R9，R10参数即可改变电流大小；电路设有K2，用于调整电流以适用于不同容量的电池。

　　K2打开时充电电流约100mA，K2闭合时充电电流约300mA。

　　5．停电保持功能由D1、C3实现。停电后.NE555不工作，4541B处于静态，且此时D1截止，4541B的负载处于开路状态，电流只有纳安级，因此C3上的电压可长时间保持，4541B所计数据不会丢失。

　　元器件的选择及调试

　　元器件按下图电路中型号和参数选取，其中Cl最好用钽电容，C3漏电流要尽可能小，否则停电保持时间受影响；指示灯用φ3mm高亮度发光二极管，其中LED3用红色；LM317应加40mm×50mm×1.5mm散热器，其它无特殊要求。调试时用频率计测试多谐振荡器频率，要求误差小于5%；也可数充电时1分钟LED1的闪烁次数来计算。充电电流可串入电流表测量。

　　放电电流及终止电压由R12、R13、R15调整。电路的工作状态与指示灯的关系见下表。

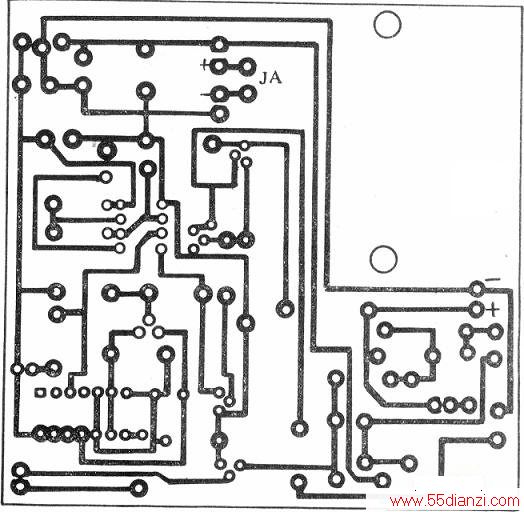

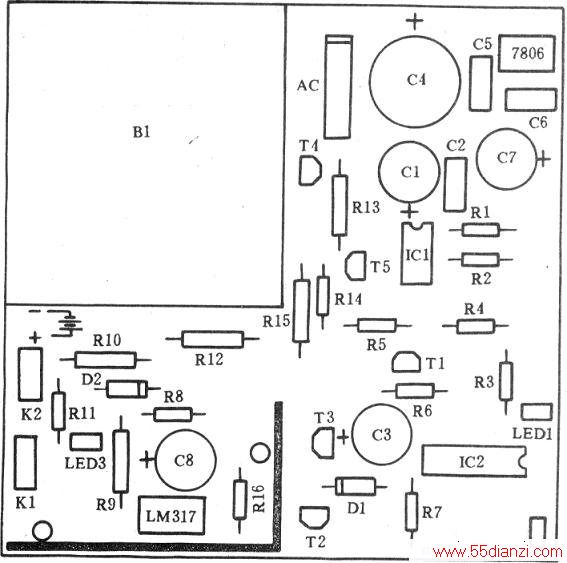

　　下图为1：1印制板及焊装图。
