一款适合业余制作的逆变器电路

这里介绍的逆变器（见图）主要由MOS 场效应管，普通电源变压器构成。其输出功率取决于MOS 场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适合电子爱好者业余制作中采用。下面介绍该逆变器的工作原理及制作过程。

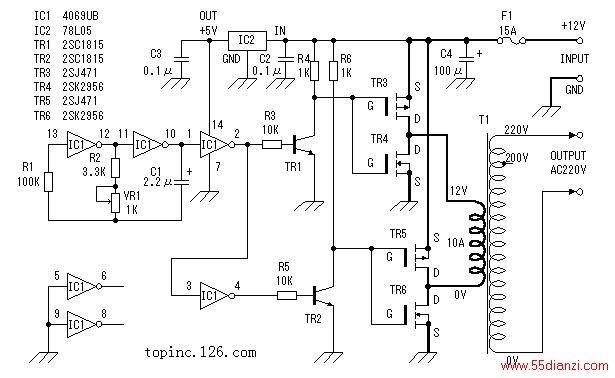

l         电路图

l         工作原理

这里我们将详细介绍这个逆变器的工作原理。

• 方波信号发生器（见图3）

图3

这里采用六反相器CD4069构成方波信号发生器。电路中R1是补偿电阻，用于改善由于电源电压的变化而引起的振荡频率不稳。电路的振荡是通过电容C1充放电完成的。其振荡频率为f=1/2.2RC。图示电路的最大频率为：fmax=1/2.2×3.3×103×2.2×10-6=62.6Hz;最小频率fmin=1/2.2×4.3×103×2.2×10-6=48.0Hz。由于元件的误差，实际值会略有差异。其它多余的反相器，输入端接地避免影响其它电路。

• 场效应管驱动电路。

图4

    由于方波信号发生器输出的振荡信号电压最大振幅为0~5V，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V。如图4所示。

• MOS场效应管电源开关电路。

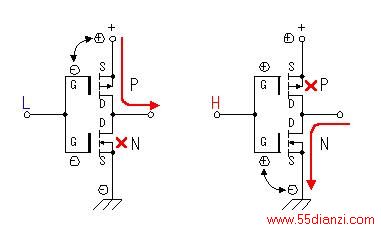

下面简述一下用C-MOS场效应管（增强型MOS 场效应管）组成的应用电路的工作过程（见图9）。电路将一个增强型P沟道MOS场效应管和一个增强型N沟道MOS场效应管组合在一起使用。当输入端为低电平时，P沟道MOS场效应管导通，输出端与电源正极接通。当输入端为高电平时，N沟道MOS场效应管导通，输出端与电源地接通。在该电路中，P沟道MOS场效应管和N沟道MOS场效应管总是在相反的状态下工作，其相位输入端和输出端相反。通过这种工作方式我们可以获得较大的电流输出。同时由于漏电流的影响，使得栅压在还没有到0V，通常在栅极电压小于1到2V时，MOS场效应管既被关断。不同场效应管其关断电压略有不同。也正因为如此，使得该电路不会因为两管同时导通而造成电源短路。

图9

    由以上分析我们可以画出原理图中MOS场效应管电路部分的工作过程（见图10）。工作原理同前所述。这种低电压、大电流、频率为50Hz
