适合业余爱好者自制卫星接收机遥控交流开/关机电路

　　这种卫星接收机遥控交流开/关机电路，可安装在接收机内，利用原遥控器实现遥控延时交流开/关机功能。该电路结构简单，元件易得，制作容易，特别适合业余电子爱好者自制。
　　
　　工作原理
　　

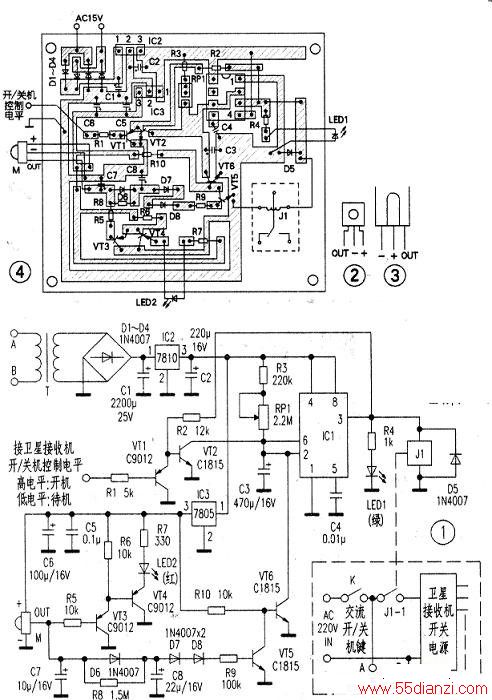

　　电路如图1所示。市电电源经变压器T降压、整流二极管D1~D4整流、稳压块7810、7805稳压、电容Cl、C2、c5、C6滤波后为整个电路供电。
　　
　　接通开关K，稳压块输出的10V电压加至延迟器上，此时IC1的②、⑥脚为低电平，③脚输出为高电平，LED1点亮，继电器J1得电工作，触点J1-1吸合，卫星接收机通电工作，这时接收机开/关机控制电平输出端为高电平，VT1截止，VT2导通，使IC1的②、⑥脚维持低电平。当卫星接收机待机时，开/关机控制电平输出端为低电平，此时VT1导通，VT2截止，IC1的②、⑥脚电压缓慢升高。当此电压升至2/3Vce时，IC1的③脚由高电平变为低电平，LED1熄灭。继电器J1失电，触点J1-1断开，卫星接收机交流关机。
　　
　　卫星接收机交流关机后，仍可利用原遥控器开机。工作原理是：
　　
　　当一体化红外接收头M接收到遥控器的信号时，其输出端的脉冲波被C7滤除后为低电平，这时C8上的电压经R8缓慢放电，当电压低于1.55V时（实测），VT5截止，VT6导通，使IC1的②、⑥脚降为低电平，③脚跳变为高电平，LED1点亮，继电器J得电吸合，卫星接收机通电工作。LED2为遥控信号接收指示灯，在M接收到遥控信号时，输出端的信号经VT3、VT4放大后使LED2点亮。
　　
　　元件选择与制作
　　
　　M选用超小型一体化红外接收头，其内部包含有红外光电变换、放大、选频、整形、日光过滤和电磁屏蔽等电路，外形似一只中功率三极管(如图2)，凸起的正面是受光面，也可用图3的红外接收头，它要比图2的大一些，注意其引脚排列不一样。IC1选用CMOS的555时基电路，如NE555、5G7555等。J1选用吸合电压为9~12V的小型直流继电器，如JZC-23F。VT1、VT3、VT4选用C9012等PNP型小功率三极管，VT2、VT5、VT6选用C1815等NPN型三极管。T选用输入电压为220V、输出电压为15V的3VA小功率电源变压器。其余元件无特殊要求。图4是遥控交流关机电路的印制板图。
　　
　　该电路只要选用的元件质量良好，焊接安装无误，一般无需调试就能正常工作。为了提高抗干扰性，遥控开机时需要红外接收头M连续接收遥控信号（LED闪亮）7秒以上，以免遥控电视机节目、音量等时间过长而导致卫星接收机误开机。如果需要缩短遥控开机时间，可以减小C8的容量或R8的阻值，当c8为10μF、R8为15MΩ时，遥控开机时间缩短至3秒。
