随着安装太阳能热水器的用户越来越多，水位显示器在太阳能热水器中能指示水箱的存水量。水位显示器安装在用户家中，探测器安装在水箱中通过电线相连，用户在家中就能观察到水箱中的水位，做到用热水有数，缺水时及时上水。
水位显示器装在塑料盒中，一般安装在浴室墙上以便于观察。
水位显示分三档，用三个指示灯分别显示桶容量的1/3，2/3和水满，水到三种水位时相应的指示灯亮。水满时还发出报警响声提醒用户关闭上水阀门。指示灯用高亮度发光二极管，美观、醒目。
水位显示器用5号电池供电。
检查水位时、按电源开关接通电源，相应的水位指示灯亮、显示水箱中的水位，平时电源断，水位显示器不耗电。由于用电池低压供电，使用安全可靠。

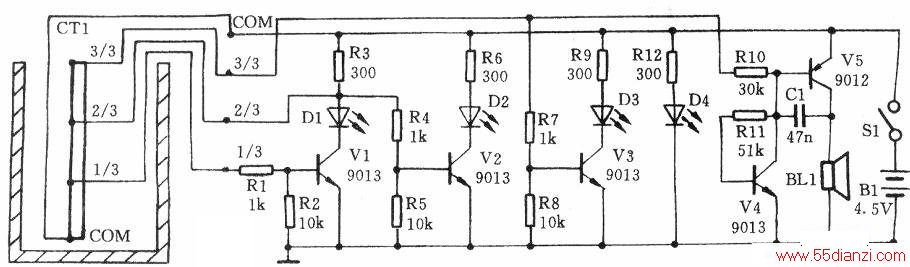

水位显示器由三个相同的触发级和一个振荡级组成。如下图所示。
三个触发级的输入端分接到探测头的1/3，2/3和水满电极，探测头的公共电极连接电源正极。

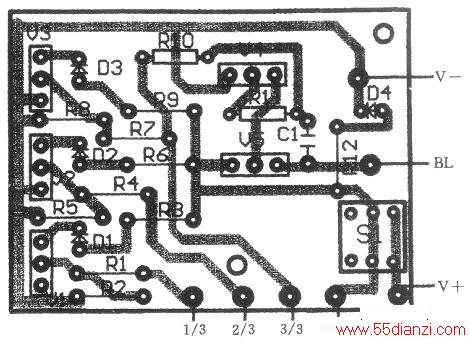

探测头从储水桶的溢水口放人储水桶，探测头上部有传输线拉住，探测头靠本身重力垂直立于水中。探测头上有高低位置不同的四个电极，最低部是公共电极，其余自下而上是1/3，2/3和水满。水位在1/3电极以下时三个水位指示灯都不亮。水位上升到l/3时，公共电极和1/3电极之间充满了水，阻抗变低、基极电流变大，晶体管Vl导通，1/3指示灯Dl被点亮。同理，水满2/3时，晶体管V2与Vl同时导通，2/3指示灯D2也被点亮。水满时，水满指示灯D3亦被点亮。晶体管V4、V5组成音频振荡器，振荡频率2kHz。水满时，水满电极的电平升高使V4的基极电平升高、振荡器起振，扬声器发出嘟嘟响声。探测头和水位显示器之间用四股细导线连接，探测头用细塑料管加工，上面有四个电极。水位显示器塑料盒的外型尺寸：11×7×5cm。下图为印制板图。
