双向电风扇既可以向前吹风，又可以向后吹风，并且会自动地前后轮流吹风。夏天将此双向电风扇放在面对面而坐的两人之间，可轮流享受徐徐凉风。

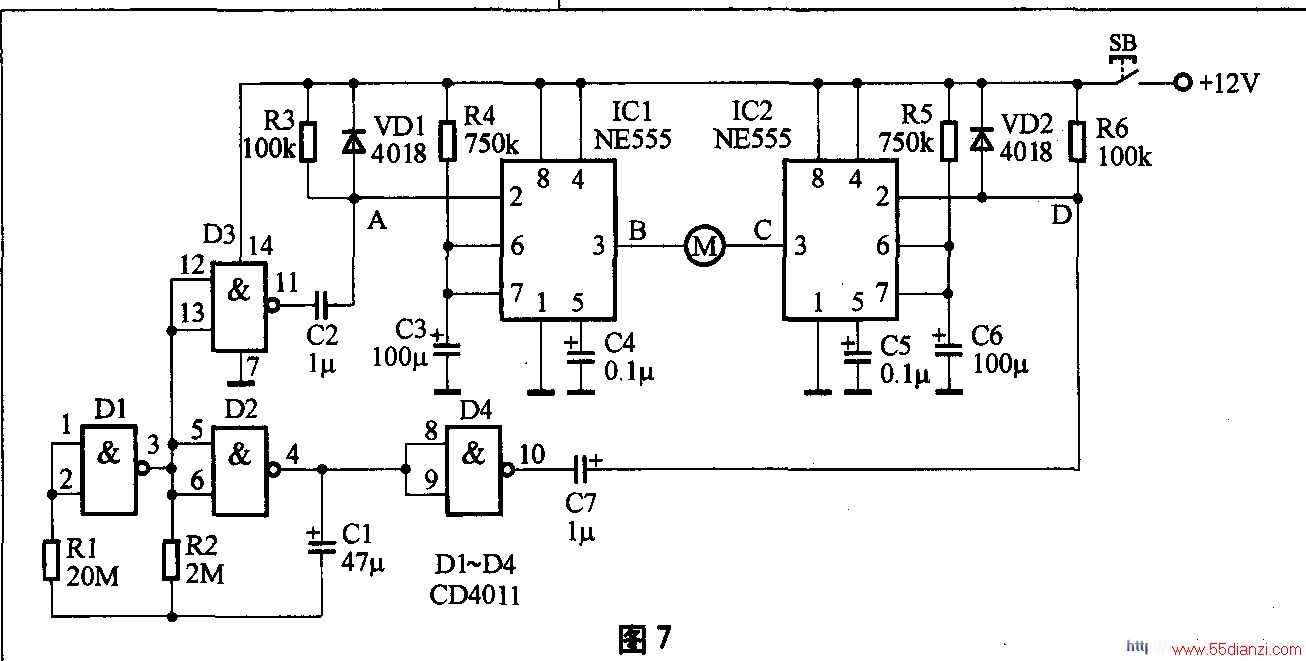

1．电路工作原理。图7所示为双向电风扇电路图，M为风扇电机。两个555时基电路IC1、IC2分别构成单稳态触发器驱动电路，它们又共同组成桥式驱动电路。与非门D1、D2构成多谐振荡器，为两个单稳态触发器驱动电路轮流提供控制触发脉冲，

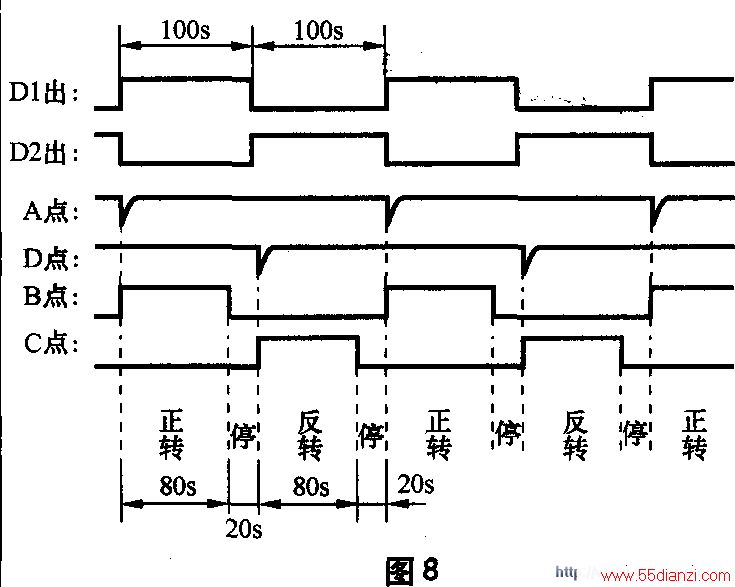

触发脉冲的间隔时间为100s o，当触发脉冲到达A点时,ICI进入暂稳态，B点输出脉宽为80s的高电平使电动机M正转，风扇向前吹风，80s后自动停止。停止20s后，第二个触发脉冲到达D点，IC2进入暂稳态，C点输出脉宽为80s的高电平使电动机M反转，风扇向后吹风，80s后自动停止。停止20 s后，第三个触发脉冲又到达A点，如此循环工作，使电风扇前后轮流送风。在电动机正转与反转之间设计20s的停止时间，主要是考虑到电风扇叶片转动的惯性，需要一定的时间才能停住。图8所示为电路各点波形，从中可以清楚地看到电路的工作过程。
2．制作与调试。IC1、1C2应选用NE555等双极型时基电路，CMOS时基电路因驱动电流太小而不适合本制作使用。风扇电机M可选用12V、工作电流在200 mA之内的直流电动机，风扇叶片可自制。其他无特殊要求。本电路一般无须调试即可正常工作。
