这是一个通过检测光线亮度的变化，就能发出“您好，欢饮光临！”语音的自动控制电路，特别适合放置在商业店面的人口处，起到自动迎宾的效果。也非常适合电子爱好者和职校学生作为实验套件，练习焊接组装，提高动手实践能力。

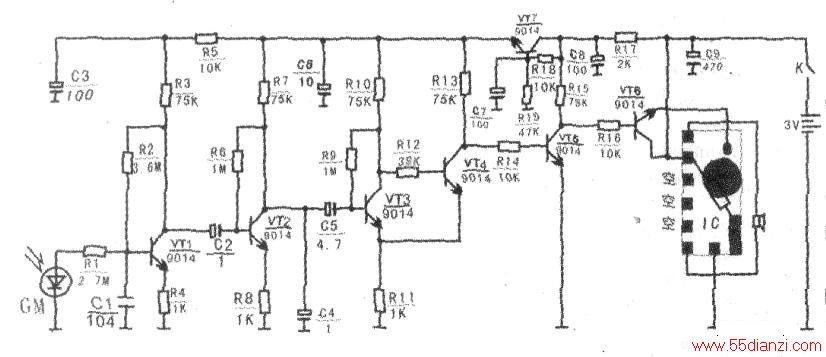

原理简介电路原理图如下图所示。GM是光敏二极管，它是由一个PN结构成的硅二极管，也具有单向导电的特性。在没有光线照射时，光敏二极管的电阻较大；当受到光线照射时，由于光激发，可以形成一定的光电流，且电阻较小，光线强度越高，光电流越大。三极管VT1、VT2、VT3、R2~R11等组成了3级的共发射极放大电路，其中R2、R6、R9分别是基极偏置电阻，R3、R7、Rl0分别是各三极管集电极的负载电阻。当外界环境光线发生变化肘，GM上将呈现出微弱的电流变化，该电流变化经过电阻Rl加至VT1的基极，基极电流的变化被放大β倍后作为集电极电流输出，信号以电流形式得到了的放大。后续的VT2和VT3的工作过程与此类似。接下来，经过前三级放大后的信号再通过VT4、VT5、VT6做进一步放大，最后通过VT6触发语音芯片，语音芯片驱动喇叭发出“您好，欢迎光临！”的声音。
VT7、R17、R18，R19、C7等组成共基极放大电路，为VT1～VT4提供稳定的工作电源，C3、C6和C8、C9作为退耦、滤波电容，可以有效降低干扰，使电路工作更加稳定。
在制作前，最好将所需元件按照清单，仔细清点一下．做到心中有数。焊装前应将所有元件装在一个盒子里，不要散放在桌面上，否则极易出现元件失落的情况，从而导致不能顺利装配。
首先焊接电阻。R20暂时不焊。剪下的电阻引脚先不要扔掉，后面焊接跨接线时还要利用上。
然后焊接三极管。三极管按照印板字符方向装入焊接即可。
再焊接电容和开关。瓷片电容C10暂时不焊。电解电容短引脚的是负极，外壳上也印有“一”标记．印板上，电解电容位置上印有阴影的一端表示为负极。之后，再焊好电源开关。
接下来焊接软封装的语音芯片。由于语音芯片是CMOS的．易受感应静电影响而导致损坏，焊接这步时最好将电烙铁断电，用余热焊接。先将语音芯片摆放在印板的相应位置上，孔位对正。将焊接电阻时剪下的多余引脚把J1~J4这4条跨接线焊上，在连线的同时，也就固定好语音芯片了。然后将R20和Cl0通过印板届再焊接在语音芯片上。
焊装光敏二极管。将光敏二极管套上黑色热缩管，仅最头部能见光，其余管身全部套上。引脚后端约6-8mm处弯成90°，插入印板光敏二极管的位置上。长引脚的是正极，短引脚是负极，不要装反。光敏二极管头部与印板边缘基本平齐即可。
将电池簧片按照正、负方向，插入电池槽中，将电池片的正极和负极分别焊好引线。
将喇叭焊接2根引线．不用区分正负极。
将电池和喇叭引线分别焊接在印板上，电池引线焊在印板两端，注意芷、负极不要搞错，否则～旦通电将烧毁语音芯片。喇叭引线通过印板上的孔后，焊在语音芯片的焊点上。然后将印板从底部平推人外壳前盖中，将光敏二极管从机虎右边（从背面看）的预留孔中探出。
最后检查一下电路装配是否完全正确，不要存留任伺错误和隐患。确认无误后，可将3节5号电池装入电池槽内，打开电源开关，当人体在光敏二极管前走动通过时，电路应能发出一次“您好，欢迎光临！”的语音，表明制作成功，如果不能正确响应，需再仔细检查焊接和装配质量。各三极管的工作电压可参考附表，表中的部分电压值是指光敏二极管在受到遮挡前后的电压波动范围，使用数字万用表测得，仅供测试参考，实际测试时，各测试点只要存在相应幅度的电压变化就可以认定工作基本正常，不一定要与表中的值完全一样，大致相同即可。
测试电路能正常工作后，将外壳后盖扣上，用l颢自攻螺丝将机壳前后盖固定。
最后将不干胶贴纸揭去保护衬纸，贴在机壳正面。至此，光控“您好，欢迎光临！”语音电路组装完成。把它放在人流通过的人口处，就可以实现自动问候宾客了，很有趣吧！
