自动空气清新器

自动空气清新器

点击数:7201 次   录入时间:03-04 12:01:16   整理:http://www.55dianzi.com   小家电-保健

  这个自动空气清新器能在室内空气污浊或有害气体达到一定浓度时,自动产生负氧离子,保持空气清新。
  工作原理

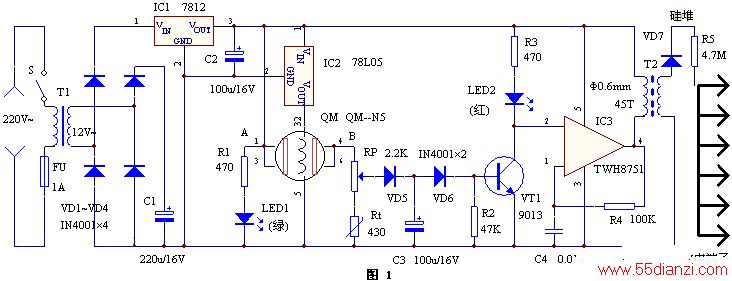

   电路见图1(点此下载原理图)。电路分为两部分,以QM-N5为中心元件的电路组成空气检测开关电路,它可以检测可燃气体。当室内的有害气体达到一定浓度时,由于B点电位升高使VT1饱和导通,起到了检测开关的作用。Rt为负温度系数热敏电阻,用来补偿QM-N5由于温度变化引起的偏差。以TWH8751为中心器件的电路组成负氧离子发生器,其振荡频率约为1KHz,在T2次级可得到5kV左右的高压。放电端采用开放式,大大提高了负氧离子的浓度,减小了臭氧的浓度,使到达外面的负氧离子增加,TWH8751的②脚即同相输入端为高电位时,振荡器停振,在正常室内环境下,A、B之间电阻很大,B点电位很低,VT1截止,TWH8751的②脚为高电位,振荡器不工作,没有负离子产生;当室内的有害气体浓度超过了RP设定的临界值,VT1饱和导通,TWH8751的②脚呈低电位,振荡器起振,产生负氧离子。在一定程度上负离子可以消除室内的烟雾,达到清新空气利于身体健康的目的。
  元器件选择与制作
  元器件清单见下表。


编 号 名 称 型 号 数 量 R1、R3 电阻 470Ω 1/8W 2 R2 电阻 47K  1/8W 1 R4 电阻 100K 1/8W 1 R5 电阻 4.7M 1W 1 RP 可调电阻 2.2K 1 Rt 热敏电阻 430Ω 负温度系数 1 C1 电解电容 220V/16V 1 C2、C3 电解电容 100u/16V 2 C4 涤纶电容 0.01u 1 VD1-VD6 整流二极管 IN4001 6 VD7 硅堆 18kV 1 LED1、LED2 发光二极管 绿、红 2 IC1 三端稳压IC LM7812 1 IC2 三端稳压IC 78L05 1 IC3 功率开关IC TWH8751 1 QM 气敏元件 QM-N5 1 S 开关 钮子开关 1 FU 保险管 1A 1 T1 电源变压器 12V 15W 1 T2 高频变压器 自制 1


  T2用14吋行输出变压器改制,其高压包不动,将低压绕组线圈全部拆除,用Φ=0.6mm漆包线重绕45匝。其它元器件无特殊要求。放电端子用大头针做成,在长170mm、宽40mm的敷铜板上钻三排眼,每排16个,均为Φ=1mm。将大头针一一插入孔中并焊牢,要使焊点圆滑,不能有毛刺。挑选大头针时要注意长短一致,且尖头越尖越好。整机装入一个180×110×80(mm3)的ABS工程塑料盒中。使用时,可调节RP旋钮以使整机有合适的灵敏度。将本装置放常抽烟的地方如茶几、写字台上,对于冬天室内生火的家庭,晚上可将它放在床头,保持睡眠时的空气清新。
