适合业余制作的家庭综合电视信号无线传输

适合业余制作的家庭综合电视信号无线传输

点击数:7227 次   录入时间:03-04 11:36:41   整理:http://www.55dianzi.com   无线-遥控类

  这款家庭综合电视信号的传输方法是将卫星电视接收机、DVD(VCD)、录像机等音像设备的信号与有线电视的信号实现混合后,经宽频带放大器放大后,发射出去。

  1.无线发射器工作原理

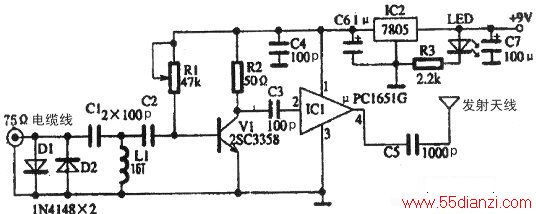

  无线发射器的电原理如下图所示。主要由宽带放大器和发射天线两部分组成。

  (1)发射频率范围的确定

  有线电视用户分配网是一个射频信号分配网,有线电视系统设置有:450MHz、550MHz和750MHz系统,甚至是860MHz的全频段系统。现阶段大部分地区都采用550MHz系统,它的最高频道为22频道(UHF波段)。而市售的卫星接收机、DVD(VCD)和录像机等音像设备,只要是正规厂家生产的,它们的射频信号输出频率都在UHF波段,一般标注为在20~35频道之间可调,也就是说在526~654MHz之间可调。由于有线电视系统所传输信号的最低频率为48.5MHz,所以,家庭综合电视信号的发射频率范围确定为45~650MHZ。

  (2)发射器工作原理

  从图可知,“前端”混合输出的综合电视信号,经75Q同轴射频电缆送至C1、C2、L1等构成的高通滤波器。根据设计要求,其截止频率为45MHz,可将低于45MHz的信号滤除,然后经三极管V1等组成的前置放大器放大后,由电容C3偶合到IC1(μPC1651G)②脚进行放大,放大后的信号由④脚输出。经天线发射。

  IC2(LM7805)、LED、R3等构成+5V稳压电路和电源指示电路。D1、D2为一对反向连接的保护二极管,以防止输入电压过高烧坏集成电路μPCI651G。

  2.元件的选择与调试

  (1)元件的选择与制作

  IC1用NEC公司生产的电视天线信号放大器专用的高增益高频放大器集成电路μPCI651G,其主要技术参数为:电压为4.5—5.5V,电流为15~25mA,功率增益为16~19dB,通频带宽为1200MHz,噪声系数为5.5dB;V1选择低噪声、超高频三极管2SC3358或9018(FR=700MHz)等;电容均选用高频瓷介电容器;电阻用1/8W普通碳膜电阻即可;L1用φ0.2mm的漆包线在直径为由3mm的圆棒上密绕16圈后,脱胎而成;D1、D2用1N4148;天线选用收音机用的拉杆天线即可。

  (2)简单调试及注意事项

  因发射器工作在超高频段,所以电缆要尽量的短,并要采取全屏蔽措施;在设计印刷电路板与焊接时,元件的配置及引线长度都要符合高频电路设计的要求;为了减少信号泄露,一定要将整个电路板置于一个金属容器(如易拉罐)内或用铝泊塑封代进行屏蕺。只留天线在外即可。

  整机工作电流为25mA左右,三极管V1的工作电流为5mA左右,如果综合电视信号较低,可通过适当调整R1的阻值来提高发射功率,整机增益设计为30dB,发射半径为14m左右。

  各室电视接收机的天线用1m的拉杆天线或1m的铜芯导线来解决。

无线发射器电原理图
