有线电视信号放大器,能有效提高有线电视信号电平,减少雪花点干扰,增强图像清晰度。该放大器的电路结构也比较简单,便于电子爱好者自制。
一、工作原理

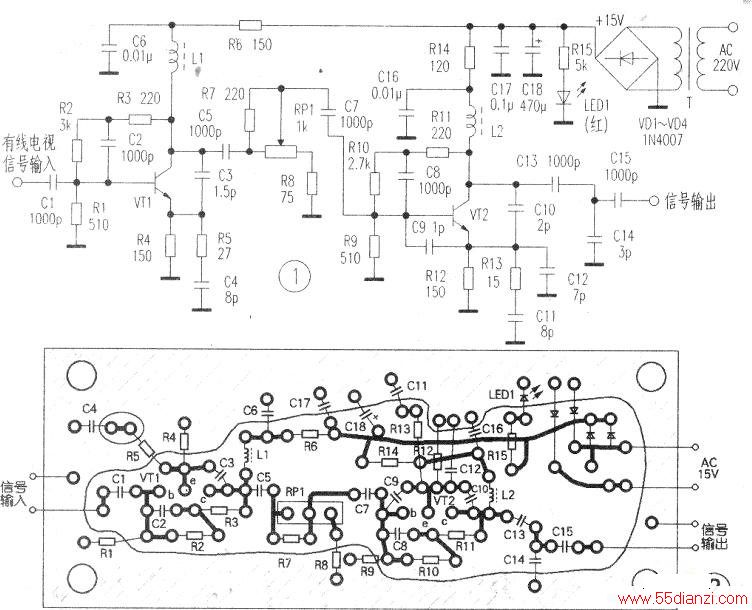

该放大器的电路如附图1所示。有线电视信号从信号输入端输入,经电容G1耦合到三极管VT1进行lOdB左右信号放大。放大后的信号由电容C5输出,通过增益调节电位器RP1后由耦合电容C7送人第二个三极管VT2放大输出(该级放大器电平增益在20dB左右)。电阻R7的作用主要是为了防止电位器RPI因接触不良而带来的信号时好时坏的故障。
二、元件选用与制作
VT1、VT2选用进口低噪声微波放大三极管C3355;Ll、L2在φ5mm磁环上用巾0.4mm漆包线绕制8匝;RPI选用小型卧式实心电位器;电容除C18为电解电容外,其余均使用高频瓷片电容;电阻最好使用金属膜电阻;变压器T选用功率为3W、220V/15V小型电源变压器;其余元件及阻容参数按图中标注值选用。图2是放大器的印制电路板图。外壳需自制,其外形与功能设置如图3所示(制作时,外壳尺寸应与印刷板尺寸相适应)。印制电路板固定孔边缘铜箔,必须事先均匀地镀上一层薄锡。在固定时锡层应与外壳紧密接触,否则放大器可能出现自激振荡现象。
在有线电视信号输入正常的情况下.该放大器发生的常见故障及排除方法。
1.电视图像上有缓慢移动的滚道。这大多是因放大器电源滤波不良,使纹波电压窜人到放大三极管VT1、VT2,引起放大后的信号受50Hz工频干扰造成的。主要应检查滤波电容C18、C17、C16、C6及整流二极管VD1~VD4元件是否有漏电或损坏。
2.放大器输出信号非常弱。首先应查看电源指示灯LED1是否点亮,如不亮则应检查变压器T。
如亮则检查三极管VT1、VT2是否其中有一个损坏或两个都已损坏(主要检测三极管对地电压参数,VTlb为1.10V、e为0.32V、c为8.6V;VT2b为1.22V,e为0.47V,c为8.8V)。
