该控制器电路结构简单，调试方便，具有较大范围的控制功能。此外，当控制器的控制温度处于临界状态时，继电器也无频繁动作的现象，特别适用于精度要求较高的场合使用。主要技术指标如下：
1．测温范围：-50℃～150℃
2．控温范围：0.2℃~100℃
3．分辨率：0.1℃
4．控温精度：≤0.5℃
工作原理

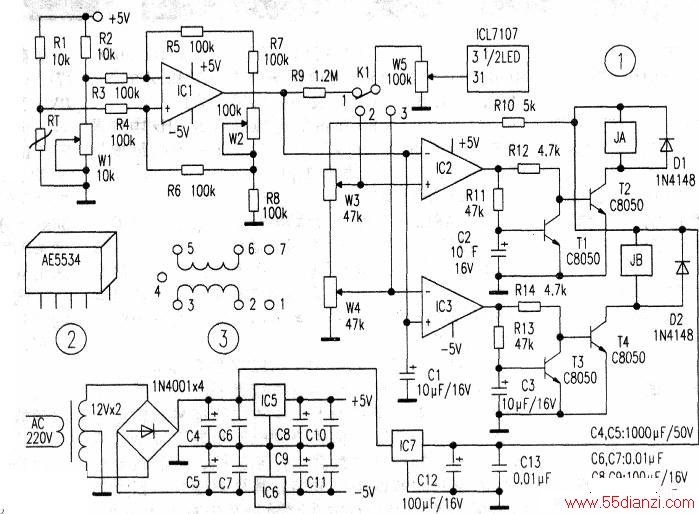

图1电路是由温度测量、上限、下限温度控制，3(1/2)位LED数字表头及电源电路组成。
RT为T-121型PTC热敏电阻传感器。该PTC传感器是由硅的化合物组成，其特点是线性度和互换性都较好。此传感器是正温度系数，在25C时，其阻值是2kΩ。
R1、R2、RT、W1组成测量电桥，其输出信号接IC1差动放大器。IC2和IC3作电压比较器，工作在开环状态。IC2作反相输入，IC3作同相输入。W3和W4可以预置上、下限温度，并通过K1-1送到数字表头，通过数字表可以直接读取温度控制值。
用户预置温度时，K置于K1-1，数字表显示测量温度，同时IC1输出端的测量值送IC2和IC3的反相与同相输入端进行比较。当测量温度低于下限设定值时,IC2经T1、T2输出直流脉冲电平至JA，JA吸合后，接在JA触点的加热器开始加热。当温度升到下限温度设定值时，JA在磁保持下仍维持触点闭合继续升温。当温度升至上限设定值时，IC3经T3、T4输出1直流脉冲电平至JB，JB吸合JA触点转为常开，加热器停止工作。由于加热器停止工作，其温度开始下降，当降到上限设定的温度时，JB在磁保持下，仍维持JA的触点常开，这样就能使加热器在低于上限温度设定值时不工作，直至温度降到下限设定值时，IC2再次输出100ms直流脉冲电平至JA，JA再次吸合，加热器重新开始加热。这样就完成了温度的上、下限控制，并能在磁保持下具备设定温度的记忆功能。
元件的选择与调整
RT选用T-121型正温度系数温度传感器，也可以选用NTC型负温度系数传感器，但是前置电路要稍作改动。IC1用UA741等型号的单运放，IC2、IC3用TL082等型号的双运放。W1、W2用3296型多圈精密可调电阻。W3、W4用WXD3-13型多圈电位器。本机关键元件在于磁保持继电器JA、JB的选用，该继电器系微功耗型节能继电器。对该继电器可选用进口的AE5543、MY2K等型号，也可以用国产同类型的继电器。表头可以用成品321位LED数字表头，也可以参照有关资料自制。
IC5、IC6用7805、7905正、负电源三端稳压器。IC7用7812正电源三端稳压器。图1所用的继电器JA、JB仅能驱动功率较小的加热器具，若用功率较大的加热器具，可选较大功率的继电器，或用较大功率的其他类型继电器转换，使之适用于大功率的负载。
图2为磁保持继电器外形。JA、JB为1只继电器内的2组线圈，线圈电压为DC12V。该线圈有+、一极之分，使用时应注意。继电器的引脚见图3。电路焊接无误后，先将探头置于冰水混合溶液后，模拟0℃，调整Wl使显示器显示OoC。然后将探头置于沸水中，模拟满度(lOOoC)，用标准温度计与之比较调整W2，同时也要适当调整W5，使显示数与之相等，这样反复调整数次后就可投入使用。
