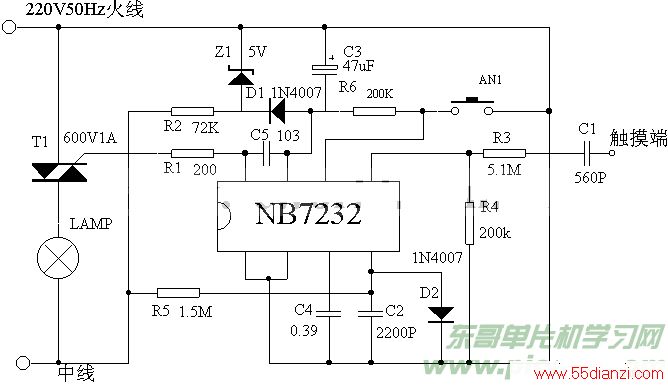

无级调光台灯电路的制作

　　该无级调光台灯电路主要技术指标：

　　电源电压：5V。

　　输出脉宽：40ms。

　　输出触发脉冲导通角：41°"159°。

　　调光周期（从最亮到最亮）：4.2s。

　　电源电流：1.5"2.5mA。

　　输出端灌入电流：≤25mA。

　　输出触发脉冲幅度：Vss-3V。

　　渐暗脉冲：83±3。

器件选择:

 1．双向可控硅SCR可根据负载功率大小选择97A6（约1A）、TLC336A（约3A）、BT136-500D（约6A）中的一个，选择原则是触发电流要小于25mA。

 2．C4取值在0.1 " 0.47uF之间，C2取值在2200 " 4700pF之间
