三洋老版IC-15YS IC-16YSC IC-17YS IC-16F电磁炉定温控制及过热保护电路

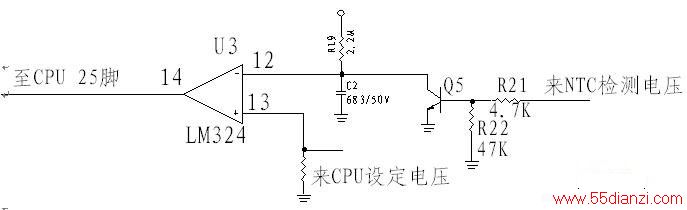

  三洋老版IC-15YS IC-16YSC IC-17YS IC-16F电磁炉定温控制及过热保护电路如下图所示：

　　该电路主要功能为依据置于陶瓷板下方的热敏电阻（NTC）（负温度系数），感测温度而改变电阻值得一随温度变化的电压单位，与主控IC（CPU）微电脑控制器所设定的五段定温功能的电压单位一起输入比较器LM324，而得一输出，HI不影响加热状态，若输出LOW，则切断加热状态，以保持所设定的定温温度。.
