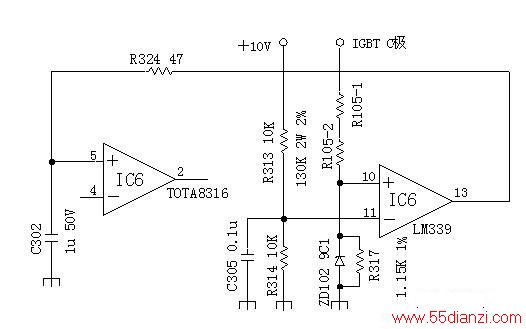

三洋老版IC-14FZ IC-16FZ IC-16FZC IC-18FZ IC-16YZ IC-18YZ电磁炉过电压保护电路如下图所示：
当IGBTC极电压过高，超过某一设定值时，经由IC6#13输出LO，迫使C302经由R324迅速放电，使IC6#2输出中断，IGBTOFF，达到保护IGBT不因C极电压过高而损坏。
