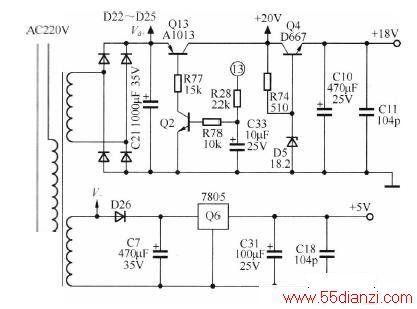

下图为得昕TS-588电磁炉低压直流电源原理图。该变压器为双绕组形式，其中一个绕组经二极管D26半波整流、电容C7滤波，再经稳压集成电路Q6稳压后产生+5V直流电压，提供单片机电路工作的电源；另一绕组经二极管D22～D25组成的桥式整流器整流、电容C21滤波后，产生约+20V的直流电压。该电压在接通电源时并不工作，只有当按下开机键，单片机得到开机指令后，从13脚送出一高电平，经电阻R28、R78及电容C33加至三极管Q2的基极，使Q2因正向偏置而导通，其集电极经电阻R77接至电源调整三极管Q13的基极，从而使Q3导通，再经电阻R74、稳压二极管D5、电源调整三极管Q4及电容C10和C11组成的稳压滤波电路产生+18V直流电压，供给驱动、同步电路等。
