三洋老版IC-15YS IC-16YSC IC-17YS IC-16F电磁炉驱动回路

三洋老版IC-15YS IC-16YSC IC-17YS IC-16F电磁炉驱动回路

点击数:7411 次   录入时间:03-04 11:58:51   整理:http://www.55dianzi.com   电磁炉资料

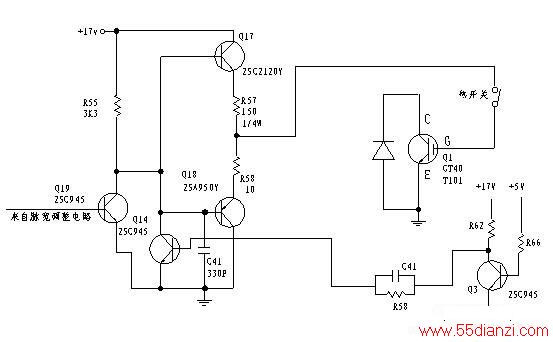

  三洋老版IC-15YS IC-16YSC IC-17YS IC-16F电磁炉驱动回路如下图所示:

三洋老版IC-15YS IC-16YSC IC-17YS IC-16F电磁炉驱动回路

  该电路将来自脉宽调整电路输出的脉冲信号,放大到足以驱动IGBT  ON/OFF的信号,输入的信号脉冲信号的HI的工作周期愈大,,则表示火力愈强。
