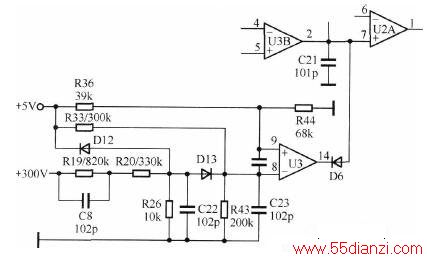

下图为创维C18BTT电磁炉+300V过压保护电路原理图。
+300V电压经电阻R19、R20、R26分压后，获得约2．67V的电压，该电压经二极管D13送入电压比较器U3的⑧ 脚(反相输入端)， 该端还经电阻R33、R43对+5V进行分压，获得的2V电压也加至⑧脚(反相输入端)；另外，+5V电压经电阻R36、R44分压后，获得约3．18V的电压，该电压加到电压比较器U3的⑨脚(同相输入端)。当+300V因故异常升高时，加在电压比较器U3的⑧ 脚(反相输入端)的电压将高于⑨ 脚(同相输入端)的电压，14脚(输出端)输出低电平，从而使电压比较器U3B的②脚(输出端)输出的驱动功率电平经二极管D6被拉低， 比较器U2A的⑦ 脚(同相输入端)的电压低于⑥ 脚(反相输入端)的电压， ①脚(输出端)输出低电平，IGBT的驱动电压信号输出级的三极管Q1截止，Q2导通，从而使IGBT因无驱动电压信号而截止，以达到+300V过压保护的目的(部分电路未画出)。
