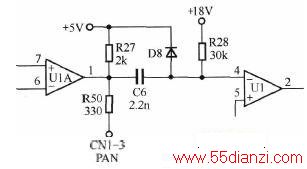

下图是TCL的TC19G电磁炉的锅具检测电路的原理图。该款电磁炉的锅具检测原理与万家乐MC18AC电磁炉的锅具检测原理相近。从同步电路的电压比较器U1A的① 脚(输出端)输出的电压经电阻R50由插线排CN1-3送入单片机的锅具检测端口，即PAN端口。与万家乐MC18AC电磁炉的锅具检测端口所不同的是，该机的PAN端口是个复用端口，有以下两个功能：第一个功能是，在开机之初，单片机先从该端口输出数微秒宽的低电平开机脉冲电压信号，以打破同步电路电压比较器的初始平衡状态，使IGBT导通，高频谐振电容与加热线圈盘并联形成高频振荡；第二个功能是，当IGBT导通，电路产生高频振荡后，该端口又变成锅具检测信号的输入端口。从电压比较器U1A的①脚输出端输出一系列方波信号送至单片机的PAN端口，单片机根据单位时间内输入此端口的脉冲数量与单片机内部的程序设定的数值进行比较，判断电磁炉的台面上是否放置有锅具，以及所放置的锅具的材质、放置的位置和锅具的底部尺寸是否符合要求。
