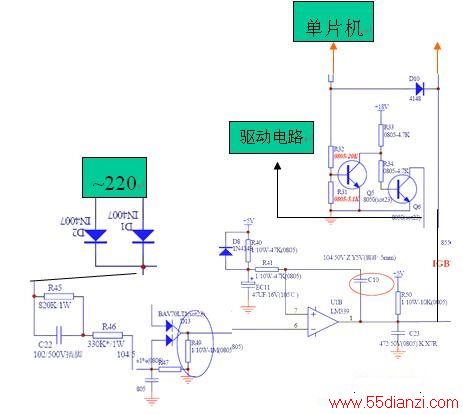

苏泊尔电磁炉瑞德C1215-B-DL02-A0主板电压浪涌保护电路如下图所示：
电压浪涌保护电路，当正弦波电源电压处于上下半周时,由D1，D2二极管组成的桥式整流电路产生的脉动直流电压，当电源突然有浪涌电压输入时,此电压通过R45、C22耦合,再经过R47分压，R45限流C24滤波后，通过D13二极管加到LM339，8脚比较器的负相输入端，此电压高于LM339，7脚由R41，R45，EC11提供的基准电压LM339，1脚输出低电平。低电平信号经D10，R32将Q5基极电位掉低Q5截止，Q6基极电位升高，Q6饱和，将驱动信号拉为低电平，IGBT截止LM339，1脚低电平也同时加到单片机的7脚，单片机9脚输出低电平，使Q5基极持续为低，浪涌脉冲过后。单片机9脚输出高电平，电磁炉正常加热。
