三洋老版IC-14FZ IC-16FZ IC-16FZC IC-18FZ IC-16YZ IC-18YZ电磁炉重置电路

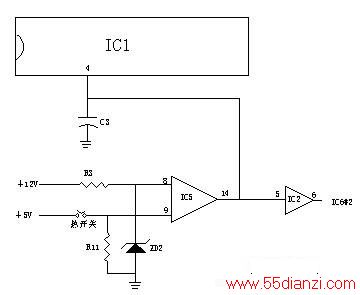

  三洋老版IC-14FZ IC-16FZ IC-16FZC IC-18FZ IC-16YZ IC-18YZ电磁炉重置电路如下图所示：

　　1、当开机时，C3充电，IC1的第四脚会有一短暂Low电位，供IC1作重置工作，使电路正常工作。
　　
　　2、当关机或+5V电压低于ZD2的VZ电压时，IC5#14,IC2#6,成Low状态,使IC1作重置工作,同时停止加热工作.
