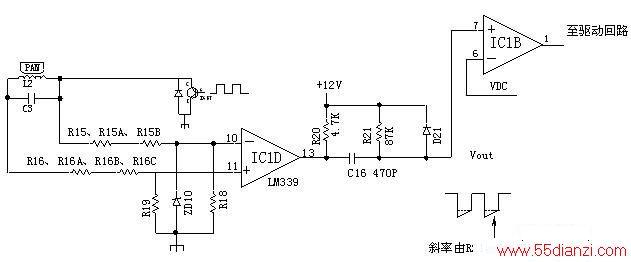

三洋老版IC-15YS IC-16YSC IC-17YS IC-16F电磁炉振荡电路如下图所示:
正常时因为R15、R15A、R15B、R18与R16、R16A、R16B、R16C、R19的分压比例使IC1D#13号输出保持HI,因此,C16端电压为0V,VOUT为HI,即停止加热(IGBT CATE无信号),若IGBT CATE有HI信号,PULSE输入就有电流流过加热线圈L2,能量就储存在L2上,当IGBT OFF时,此能量自然向C3放电,放电结束瞬间IC1D之V#11<V#10,致使IC1B#1输出Low,因此,经由R21向C16充电,Vout电压由0V逐渐上升,直到VDC时,IC1B#1输出HI,致使IGBT再度ON,IC1D之V#10<V#11,因此C16再经由R20、D21快速放电。
如上所述,本回路产生连续性三角波,供VDC电压比较,经由IC1B#1输出连续脉冲,送至驱动回路进行放大。
