三洋老版IC-14FZ IC-16FZ IC-16FZC IC-18FZ IC-16YZ IC-18YZ电磁炉定温控制及过热保护电路

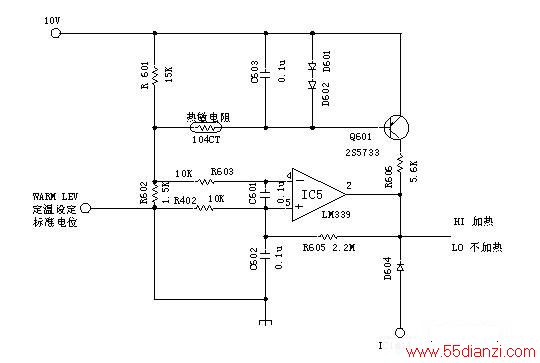

  三洋老版IC-14FZ IC-16FZ IC-16FZC IC-18FZ IC-16YZ IC-18YZ电磁炉定温控制及过热保护电路如下图所示：

　　主要功能为依据置于陶瓷板下方的热敏电阻（负温度系数），感测温度而改变电阻值得一随温度变化的电压单位，与微电脑控制器所设定的五段定温功能的电压单位一起输手比较器，而得一输出，HI不影响加热状态，若输出LOW，则切断加热状态，以保持所设定的定温温度，但若选择在加热火力持续工作时，当锅内温度升到240℃时,则使火力成为断续工作.
