苏泊尔电磁炉瑞德C1215-B-DL02-A0主板之电流检测电路

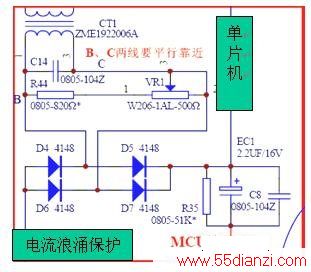

   苏泊尔电磁炉瑞德C1215-B-DL02-A0主板电流检测电路如下图所示：

　　电流互感器CT1测得的AC电压,经D5-D7组成的整流电路整流、R35对地分压，C8，EC1滤波,所获得的直流电压送至单片机1脚,该电压越高,表示电源输入的电流越大, 单片机根据监测该电压的变化,自动作出各种动作指令。VR1为可调电阻，此电阻的作用为校准电磁炉功率。将电阻调小时，互感器的次级输出幅度变小，单片机所测到的电压变低，单片机会增加输出功率。电阻调大时，功率减小。
