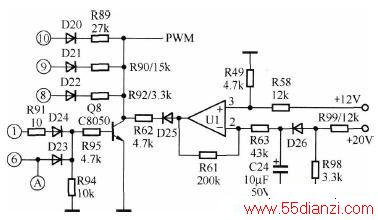

下图为易厨C16A电磁炉电压过低(欠压)保护电路原理图。
220V市电电压经电源变压器降压、二极管D3～D6整流、电容C7滤波后获得约+20V直流电压(图中未画出)，该电压经电阻R99、R98分压，二极管D26隔离，电容C24滤波后，获得约4．31V的电压，然后经电阻R63送至运算放大器U1的②脚(反相输入端)。③脚(同相输入端)一端经电阻R58接+12V电压，另一端经电阻R49接电源的负极，从而在③脚(同相输入端)获得约3．38V的电压。正常时，运算放大器U1的②脚(反相输入端)的电压高于③脚(同相输入端)的电压，①脚(输出端)为低电平，对脉宽调制电压信号PWM没有影响。当市电电压异常降低后，输入运算放大器U1的②脚(反相输入端)的电压变低，②脚(反相输入端)的电压低于③脚(同相输入端)的电压时，①脚(输出端)输出高电平，经二极管D25、电阻R62将脉宽调制电压信号PWM电压相应提升，以保护电磁炉在交流输入电压较低时仍然能达到额定输出功率，从而达到保护IGBT的目的。
