苏泊尔电磁炉前锋QF-SM988-02C主板之显示电路
苏泊尔电磁炉前锋QF-SM988-02C主板之显示电路
点击数:7672 次 录入时间:03-04 12:04:03 整理:http://www.55dianzi.com 电磁炉资料

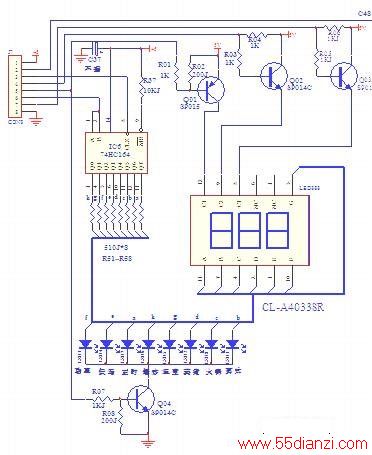

苏泊尔电磁炉前锋QF-SM988-02C主板显示电路如下图所示:
显示电路的功能是把电磁炉的工作情况的即时信息通过LED进行显示,使操作更加直观,单片机输出的数据信号通过CON8排线连接到操作显示电路板,显示驱动主要由集成电路74L164及外围元件组成。
