瑞德电磁炉炉面传感器与IGBT热敏电阻取样电路原理分析

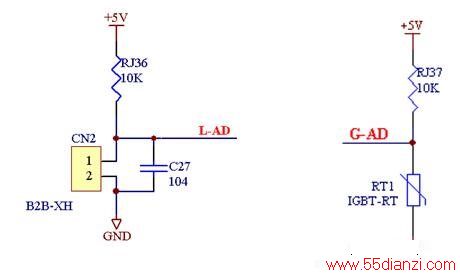

  瑞德电磁炉炉面传感器与IGBT热敏电阻取样电路如下图所示：

　　作用：侦测炉子上锅具内部的温度、检测散热片发热情况
　　
　　炉面传感器：炉面加热锅具的温度透过微晶玻璃板传至紧贴在微晶玻璃板底部的传感器，该传感器的阻值变化直接反映了锅具温度的变化，传感器与RJ36电阻分压电压的变化反映了传感器的阻值变化，就反映出加热锅具的温度变化。
　　
　　IGBT热敏电阻：该热敏电阻放在紧贴着IGBT的正面。用导热硅脂涂在它们之间，并压在PCB板上，IGBT产生的温度直接传到了热敏电阻上，热敏电阻与RJ37电阻分压点的变化反映了热敏电阻的阻值变化。直接反映出IGBT的温度变化。
　　
　　CPU通过检测两路AD值的变化作出指令控制。
　　
　　炉面传感器：
　　
　　1、定温控制，控制加热温度点，恒定加热物体温度恒定在设定的温度范围内。
　　
　　2、自动功能及火锅控制，利用探测温度及结合时间，控制锅具内部的温度，达到最佳的烹煮效果。
　　
　　3、自动功能工作时，锅具温度是否高过设定温度，立即停止工作，并关机。
　　
　　4、锅具干烧时，立即停止工作，并关机。
　　
　　5、传感器开路或短路时，开机后发出不工作信号（开路需要1分钟后再判断），并报知故障信息。
　　
　　IGBT传感器：
　　
　　1、当探测到IGBT结温>85℃时，根据当前工作情况，升功率或降功率，或间隙加热方式，让IGBT结温≤85℃。如果在不正常情况下温升还继续升高，高于110℃，则立即停止加热，并报知信息或不报知信息，而是每4S检测一下锅具。待温升下降到60℃又再次加热，循环工作。
　　
　　2、热敏电阻开路或短路时，开机后发出不工作信号，（开路需要1分钟后再判断），并报知故障信息。
　　
　　3、在关机状态下，如果IGBT温升高于55℃，CPU则控制风扇一直工作，直到温度小于45℃后停止工作。第一次上电时不作判断处理。
　　
　　此电路异常易出现：炉面传感器失效，导致线盘过热烧线盘及爆机、无法达到正常的设定温度标准。IGBT热敏电阻失效，无法正常判断IGBT温升，导致烧IGBT。
