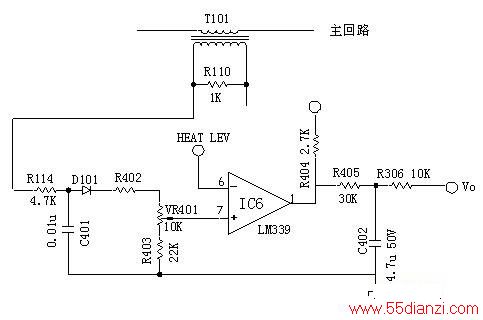

三洋老版IC-14FZ IC-16FZ IC-16FZC IC-18FZ IC-16YZ IC-18YZ电磁炉负载电流检知路如下图所示：
C.T.（比流器）串接在B.D.(桥式整流器)前的线路上,因此,C.T.二次侧R110上的AC电压可得入力电流的变化，此AC电压再经D101-D104全波整流为DC电压，与加热段数的电压作一误差比较后，由OP IC6#1输出，经由R405与C402作一滤波得一平滑的DC电压V0，此电压与入力电流HEAT LEV成一定的此例关系，因此本回路可达到控制负载电流与加热段数设定的符合作用。
