构思新颖的炫彩五角星

　　本款炫彩五角星套件，装配完成后，依托数字电路的控制，由50只LED组成的五角星图案可以呈现由内到外，循环发散闪烁的效果。在晚间较黑暗的环境中悬挂使用，可以获得更加炫目的显示效果。特别适合在节假日期间，在家庭、学校、商场等各类场合悬挂使用，烘托节日气氛。套件配有4节5号电池盒，调试时可以使用5导电池做电源，制作完成后如果需要较长时间连续使用，可以通过套件所配的USB电源线，连接常用的手机充电适配器的USB输出端，即可使用手机充电器为炫彩五角星板供电．从而节省电池消耗。
　　
　　一、电路原理

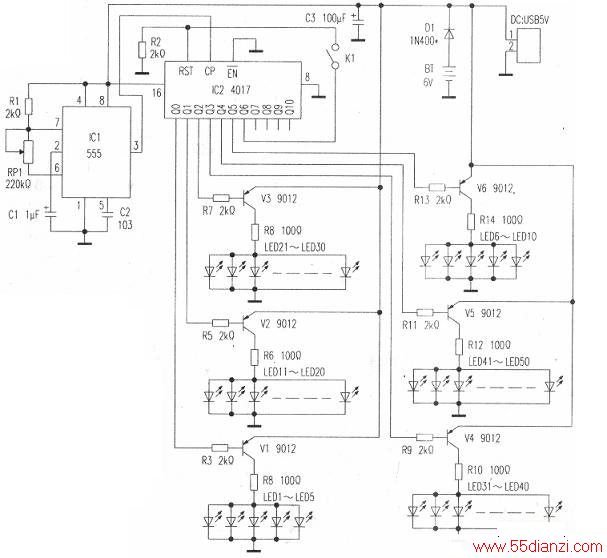

    电路原理图如下图所示，原理比较简单。由IC1及外围元件组成振荡电路，为十进制计数器IC2提供时铀脉冲信号。调整RP1可以改变振荡频率。IC2是4017十进制计数器，在时钟脉冲信号的作用下，Q0~Q9依次输出高电平。电路中仅使用了Q0—Q5输出端，分别驱动6组共50只LED。
　　
　　LED由内到外组成五角星图案，其中LED1~LED5构成5个内顶点．LED6～LED10构成5个外顶点。其余LED每组由10只构成五角星的“一层”。驱动三极管V1—V6是PNP型，相当于4017输出的反相器，也就是当4017的各输出端为低电平时，对应的LED组点亮，而输出高电平时，对应的LED组熄灭。因此，在同一时刻，只有1组LED处于熄灭状态，其余均点亮。由于LED由内到外按“层”顺序排列，正常工作时就可以呈现由内到外发散显示的效果。
　　
　　为了使显示效果更加温馨，五角星的5个外顶点采用5mm白色LED，其余采用同一颜色的中3mmLED。调整RP1可以调整显示速度，可根据需要调整在适当位置，从而达到最佳显示效果。板上有2个电池盒固定孔，可用螺栓将电池盒固定在电路板背面。电路板最上端开有2个吊挂孔．需要的话可以自行用线绳将五角星板悬挂起来使用。
　　
　　二、装配要点。
　　
　　1．φ3mm的LED，长引脚的是正极，短引脚的是负极，外圆有一小段直线的也是指负极。参照印板上的标记焊装。
　　
　　2．五个顶点的LED是φ5mm的草帽头白光的，识别和焊装要求同上。
　　
　　3．电池盒固定预留孔。可用螺栓将电池盒固定在电路板背面。其中螵栓从电池盒上的孔穿入，通过印板后，用螺母固定在印板上。
　　
　　4．悬挂预留孔。如果需要将板子悬挂起来的话，可以自行用线绳穿过此孔悬挂起来。
　　
　　5．二极管D1，管身印有银色色环的一端是负极，请按照印板字符标注方向焊装。
　　
　　6．电池盒引线焊接点。电池盒引线红色为正极，黑色为负极，将引线先穿过旁边的孔后再焊接在印板上，可有效避免引线受外力影响而导致从根部断开的现象发生。
　　
　　7．外接电源插座。为节省电池消耗，本板设有此外接电源插座和配套电源线。可使用USB口输出的手机或其他数码产品的充电适配器为五角星板供电。USB电源适配器需为5V直流输出，输出电流需大于500mA。
　　
　　其他规格的适配器不适用。
