一、工作原理能

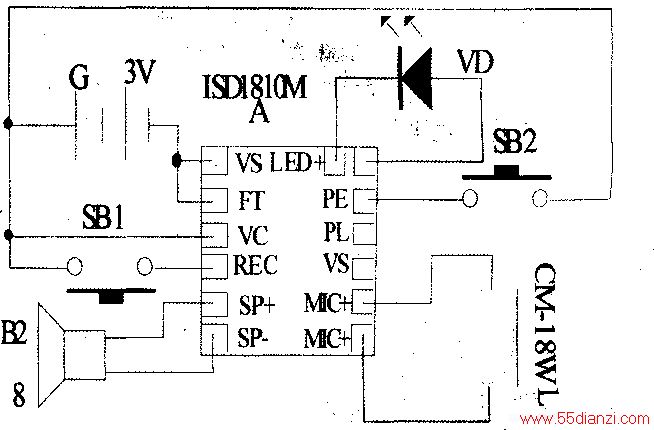

录能放的”小猪猪“电路如下图所示,其核心器件是一块质优价廉的新型超薄语音录放模块ISDl810M。由于该模块体积小巧、性能优良、价格便宜(单价仅10元,比自己购买元器件组装要便宜得多、可靠得多)。所以非常适合电子爱好者用来制作各种语音小装置。
当按下复位开关SB1不松手时,语音录放模块A的录音控制端REC获得高电平触发信号,发光二极管VD点亮,表示进入录音状态。这时,嘴对着驻极体话筒B1讲话,A即自动录入有关语音信息。手松开SB1后,VD熄灭,录音结束。本电路最多可录入12s的语音,如果录音超过12s,则VD自动熄灭,表示录音完毕,电路自动进入待放音状态。
当每按一下复位开关SB2时,语音录放模块A的正脉冲触发放音端PE获得包含有上升沿的正脉冲触发信号,A受上升沿触发从SP+、SP-两端输出一遍内储的录音电信号.并直接推动扬声器B2还原出录音声。
二、元器件选择
A选用新颖ISDl810M型超薄语音录放模块(俗称”魔块“),其语音集成电路芯片和外围阻容元件等分别采用软封装和贴片工艺制作在尺寸仅为17.5mm ×15mm的双面小印制电路板上,总厚度仅为2mm,只要给它外接上电池、一录一放两个按键开关、扬声器和驻极体话筒等,便可实现录音和放音.使用非常方便。ISDl810M的主要参数:工作电压范围为2.7~5.5V,静态电流≤0.5μA,工作电流约25mA;录音时间8~20s(缺省值12s),录入语音断电不怕丢失,可重复录音达10万次。
B1选用CM-18W型(φ10mm×6.5mm)高灵敏度驻极体话筒,它的灵敏度有五个挡位,分别用色点来表示:红色为-66dB.小黄为-62dB,大黄为-58dB。蓝色为-54dB。白色>-52dB。本制作中应选用蓝色或白色点产品,以获得较高的灵敏度。B1也可用其他灵敏度较高的小型驻极体话筒来直接代替。
B2用φ29mm×9mm、8Ω、0.1W超薄微型动圈式扬声器,以减小体积,方便安装。VD可选用普通发光二极管.G用两节5号或7号干电池串联(配带塑料电池架)而成,电压3V:如希望扬声器输出的音量提高。可将电压提高到4.5V,即用3节干电池串联后供电。

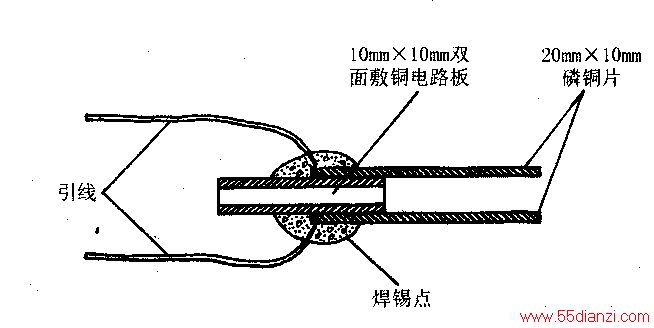

按动式自复位开关SB1、SB2需自制:裁取两小块尺寸约为10mm×10mm的双面敷铜电路板.另裁取4小片尺寸约为20mm×10mm的磷铜片,将每对两个磷铜片按下图所示焊接在双面敷铜电路板上,并焊接上适当长度的细电线.即制成两个相同的手捏式自复位开关。如果嫌制作麻烦,也可用两个14mm×14mm的轻触式按键开关来代替,但使用效果没有自制的开关好。
三、制作与使用
全部电路以语音录放模块A为基板、以电池架和扬声器B2等为支架,焊装在尺寸约为65mm×40mm×30mm的塑料小盒内。盒面板为为扬声器B2开出释音孔,盒侧面开孔通过长约15cm的单芯屏蔽线引出驻极体话筒B1、通过长约15cm的细电钱引出捏动式自复位开关SB1和SB2。焊接时电烙铁外壳一定要良好接地,以免交流感应电压击穿语音录放模块内的CMOS集成电路!

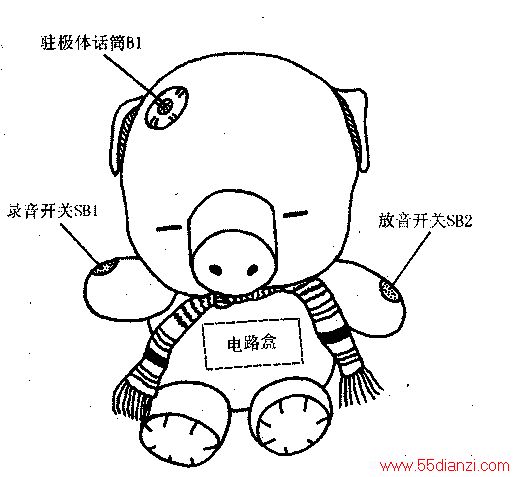

把焊接好的电路,按照下图所示装入一个大小合适(身高以20cm左右为宜)、造型漂亮的市售卡通毛绒“小猪猪”体内。具体方法:在“小猪猪”身体背部的适当位置处用剪刀开出长约10cm的直口子,用针线缝上一根小拉链,以便于置入电路盒和以后更换干电池。将“小猪猪”体内填充物去掉少许,以腾出空间安放电路盒。驻极体话筒B1安置在“小猪猪”的头部.利用“头饰花”巧妙伪装起来:捏动式自复位开关SB1和SB2,分别安装在“小猪猪”右手和左手的适当部位处,并在外面标出人手每次捏动时的位置:电路盒面板上的扬声器释音孔应紧贴“小猪猪”的绒布肚皮.以便对外良好放音。
能录能放的“小猪猪”装配完成后,无需对电路作任何调试,便可投入使用。你只需按住“小猪猪”的右手不松手.便可通过头部的驻极体话筒录入长达10s的语音或其他声音了:每按动一下“小猪猪”的左手,便可回放一遍录音。再次捏住“小猪猪”的一右手录音时,你上次所录的声音将被自动抹掉。
值得注意的是:
(1)购买来的语音录放模块A,其录音时间一般为12s(缺省值),如嫌时间短,可将模块背面标注为R2(或ROSC)的120kΩ贴片电阻器,改换成为200kΩ。则录音时间可增大到20s。如果分别将R2改换成为80KΩ、10OkΩ、160kΩ的贴片电阻器,则可对应获得8s、10s和16s的录音时间。但应注意:录音时间越短音质越好.录音时间越长音质越差。
(2)由于整个电路平时静态耗电很小(实测仅O.5μA),故电路未设置电源开关。但长时间不用“小猪猪”时,应将干电池从电池架上取出来.以免电能消耗尽后,电池漏液腐蚀损坏电路。
