妙趣横生的电子选号器

　　目前，许多省市都在发行电脑彩票，彩民们选号的方式五花八门，光怪陆离。为了使彩民们随机选择投注号码的方法带有一些趣味性，本文针对三十选七的“齐鲁风采”福利彩票而设计制作的电子选号器，该选号器妙趣横生，现提供给彩民们制作参考。
　　
　　在该选号器面板上画有一胖娃脸像，30个红色LED代表30个投注号码围绕脸像环状排列，眼睛部位安装两只绿色LED，鼻子处安装一枚金属纽扣，嘴巴上打若干喇叭释音孔。只要用手轻轻触摸一下鼻子，一只绿色的LED（一只眼睛）点亮发光，环状排列的30只红色LED先是快速循环旋转逐个点亮，然后逐渐减缓回旋速度，最后慢慢停止在一个号码上，这时另一绿色LED（另一只眼睛）点亮，与此同时“胖娃”向你发出“恭喜发财”的道贺声。
　　
　　在确认此号码为一个投注选号后，再继续触摸进行下一个号码的选择。
　　

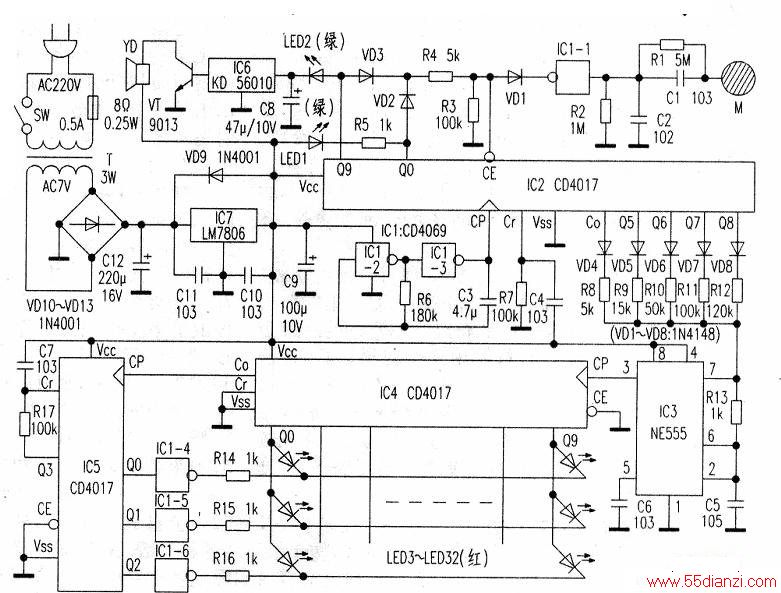

　　该选号器主要由矩阵显示计数器(IC4、IC5)、时基脉冲发生器(IC3)、时序分配器(IC2)、时序脉冲发生器(IC1-2、IC1-3)、触摸感应开关（IC1-1）、音响电路(IC6)及稳压电源(IC7)组成，电路如图所示。
　　
　　该电路通电后初始状态是：IC1-1输出为高电平，IC2因Cr端有清零电路而复位，只有Qo端为高电平，Qo端高电平经过R4使CE端为高电位，IC2禁止计数，此时两只绿色LED均不亮。但此时进位输出C0端输出高电平，通过R8对C5充电，IC3的振荡频率很高，IC4和IC5组成的矩阵显示计数电路驱动30个红色LED，使其依次循环点亮，循环速度很快，形成旋转式光环。
　　
　　当人用手触摸一下鼻子M时，人体感应信号作用于IC1-1的输入端，其输出便由常态的高电平跳变成低电平，使IC2的禁止端CE降为低电位，IC2接收由IC1-2和IC1-3构成的振荡器产生的脉冲信号开始计数。输出端Qo变成低电位，绿色LED1点亮，指示电路正在选号。
　　
　　此后IC2的Q1~Q9端依次出现高电平。
　　
　　IC3构成无稳态振荡器，输出脉冲由IC4进行计数。IC4每接收10个脉冲，其Q1—Q9依次出现高电平一次，又回到Q0为高电平，同时C0端输出一个进位脉冲，供IC5计数。因此，根据电路图很容易分析得知，IC4每接收30个脉冲，30只LED即LED3~LED32各点亮发光一次。IC3振荡器在各个时段的振荡频率是不同的，这是因为在IC2的Q0—Q4端为高电平的时段内，其进位端C0均为高电平，co端高电平经电阻R8、R13对C5充电的时间常数很小，所以IC3的振荡频率很高，LED3—LED32依次点亮的速率很快。在Q5~Q9端为高电平的时段内，C0端均为低电平，因此当IC2计数到Q5端为高电平时，c5的充电开始充慢，IC3的振荡频率开始降低。由于IC2的Q5—Q8端所接电阻阻值逐个增大，故IC3的振荡频率逐渐降低。当IC2计数到Q8端为高电平时，C5的充电电阻最大，IC3的振荡频率最低，表现为LED3—LED32循环发光的速率最慢。当IC2的Q9端输出高电平时，经电阻R4使禁止端CE为高电位，IC2停止计数，c5失去充电电流使IC3停止振荡，矩阵计数器IC4和IC5无脉冲输入，LED3—LED32的发光不再变换，停留在某一个点亮的LED上，指示菜一个选号。Q9端的高电平还使绿色LED2点亮；并通过LED2给语音集成电路IC6提供工作电压，这时“恭喜发财”的吉语顿时活跃了现场气氛，也增强了趣味性。LED2在这里既作号码确认指示，又作音响电路电源的降压元件。如果再触摸一下M，IC2即回复到Qo为高电位、LED1和LED2均熄灭、扬声器停止发声、LED3—I,ED32快速循环旋转的初始状态，又可进行下一轮的选号。由于触摸M时有可能得到连续的感应脉冲信号，使IC2直接进入下一轮的计数工作，但这并不影响使用，电路会使下一轮选号工作一直进行完毕为止。
　　
　　使用时，假如触摸M不能改变工作状态，只要将两脚电源插头转换相位重新插入即可。
