简单有效的抢答器

　　一、工作原理
　　

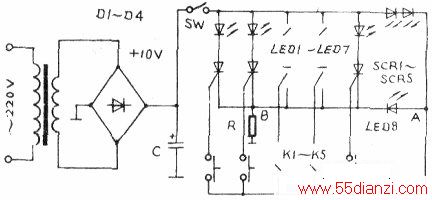

　　220V交流电经变压器降压，Dl。D4整流，电容C滤波，获得+10V直流电压。为叙述简单，这里设发光二极管LED1一LED8的通态压降为2V，单向可控硅SCR1—SCR5的通态压降为1V。
　　
　　按下sw，当K1～K5未被按动时，SCR1。SCR5关断，电源经SW，LED6一LED8和电阻R到地，LED6一LED8发光，指示等待状态。K1一K5为抢答键，假设K1最先被抢按下，A点的高电平经K1作用于SCRI的控制极，SCRI受触发导通。SCR1导通后，电源经LED1、SCR1和电阻R到地，LED1发光，指示K1键抢答成功。此时B点电位为+10V减去LED1和SCRI的通态压降为IOV -2V - 1V= +7V。又因为LED6、LED7、LED8的通态压降和为+6V，所以LED6一LEDS受反压而熄灭。假设第二个被按下的键是K2，则A点电位通过K2作用于SCR2。因A点电位为10V - 2V -2V= +6V，毫无疑问，A点电位低于SCR2的阴极电位+7V，也就是说，SCR2的控制极电位低于SCR2的阴极电位，所以虽然K2被按下，但SCR2不能导通。同样道理，SCR3一SCR5都不能导通，LED2～LED5不亮。当K1键抢答成功并被认可后，主持人抬起开关SW以复位可控硅，然后再按下sw。此时LED1熄灭，LED6~ LED8重新发光，指示抢答器处丁寺侍状念。所以，SW和LED6一LED8需安装在主持人身边。
　　
　　本文抢答键设计为五位，实际制作时可以按需要随意扩展。
　　
　　二、元件选择
　　
　　Dl一D4为1N4001，C为200μF/．16V，R为1KΩ，LED1～LED8为红色发光二极管，SCR1一SCR5为单向可控硅2P4M，sw为单刀单掷开关，1K1～K5为轻触开关。
