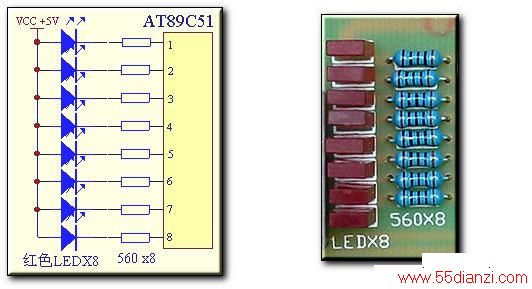

八路发光二极管轮流点亮的实验，也就是通常所说的跑马灯实验，首先让我们来完成必须的硬件部分，我们需要焊接上8个发光二极管和8个限流电阻，可以参考下面的原理图和实物图像进行操作，需要注意的是LED是有极性的，引脚长的为正极，引脚短的为负极，负极和电阻一侧连接，如果接错那么相应的那一路可能在实验中不会点亮了，在焊接前要看仔细哦～～～
下面我们来完成软件编程设计，这里我们没有采用高深的编程技巧，而是用了最笨、最直接的向端口送数的办法来实现，一来程序比较简单，没必要玩深沉，而且初学者看起来直观易懂。
ORG 0000H
START:MOV P1,#01111111B；最下面的LED点亮
LCALL DELAY；延时1秒
MOV P1,#10111111B；最下面第二个的LED点亮
LCALL DELAY；延时1秒
MOV P1,#11011111B；最下面第三个的LED点亮 （以下省略）
LCALL DELAY
MOV P1,#11101111B
LCALL DELAY
MOV P1,#11110111B
LCALL DELAY
MOV P1,#11111011B
LCALL DELAY
MOV P1,#11111101B
LCALL DELAY
MOV P1,#11111110B
LCALL DELAY
MOV P1,#11111111B;完成第一次循环点亮,延时约0.25秒
AJMP START;反复循环
;延时子程序，12M晶振延时约250毫秒
DELAY:
MOV R4,#2
L3: MOV R2 ,#250
L1: MOV R3 ,#250
L2: DJNZ R3 ,L2
DJNZ R2 ,L1
DJNZ R4 ,L3
RET
END
这是上面程序汇编以后获得的编程器烧写文件：201.hex
下载烧写文件的方法：将鼠标移到烧写文件的超级键连处，点击鼠标的右键，选择“目标另存为（A）...”保存文件类型中不要选择“文本文件”，应该选择“所有文件”，这样就能获得*.hex文件了。
如何精确计算延时子程序的执行时间？
汇编语言的一大优势就是能够精确控制程序的执行时间，这在编写一些对时序要求严格的外围器件驱动时由为重要！
;延时子程序，12M晶振延时约253毫秒
DELAY:
MOV R4,#2－－－－－－执行1个机器周期，耗时1微秒
L3: MOV R2 ,#250－－－执行1个机器周期，耗时1微秒
L1: MOV R3 ,#251－－－执行1个机器周期，耗时1微秒
L2: DJNZ R3 ,L2－－－执行2个机器周期，反复执行251次（2x251）＝502微秒）
DJNZ R2 ,L1－－－－－执行2个机器周期，反复执行250次（1＋502＋2)*250＝126250微秒）
DJNZ R4 ,L3－－－－－执行2个机器周期，反复执行2次 （1+1+502+126250+2)*2＝253512微秒）
RET
delay 加上第一条总共延时1+253512=253513微秒
