工作原理

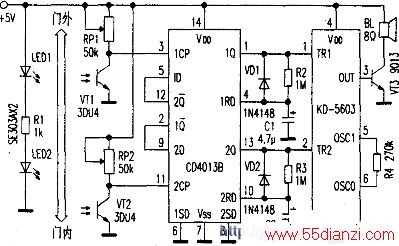

该电路如附图所示，由光电信号发送及接收、互锁单稳态触发器和模拟语音电路等几部分构成，LEDl、LED2是两只高效红外发射管，VTl、VT2为光接收三极管3DU4。其中LEDI、VTl组成进门检测器，LED2、V12组成出门检测器。为确保检测的准确性，发光管和光电管应分别套上一段不透光的塑料管，两者距离应在8m以内，其灵敏度由电位器RPl、RP2分别调整。
CD4013B是脉冲上升沿触发双D触发器，接成两个单稳态触发电路，暂稳态时间可按tl=0.7xR2xCl和t2=O.7xR3xC2估算，如采用图示元件参数时，其tl=t2≈3.3s。触发器的置数端D与另一触发器的反相输出端Q相连，构成互锁单稳态电路。KD-5603是语音电路，当高电平或正脉冲触发①脚时（图标引脚号是笔者所加，以方便叙述），内存的“欢迎光临”语音信号经③脚输出，由VT3放大后驱动扬声器BL发出洪亮的声音。若触发②脚，BL则发出“谢谢光临”的语音。调整振荡电阻R4的大小，可改变发音音调。
平时互锁单稳态触发器均处于稳态。即lQ和2Q均为低电平，KD-5603不工作。当顾客从外面进来时，LEDl直射VTI的光线被遮住，VTI阻值增大，CD4013B③脚输入脉冲上升沿，第一个单稳态电路被触发进人暂态，lQ输出翻转为高电平，KD-5603的①脚被触发，BL播放“欢迎光临”，放音时间约3.3s（t1）。此间1Q输出为低电平，加至2D端，将第二个单稳态电路锁住，避免顾客继续前进挡住LED2与VT2间的光线时，触发KD-5603的②脚。因此，顾客进门时只播放“欢迎光临”，而不会播放“谢谢光临”。同样的道理，当顾客离开时，首先挡住LED2与VT2间的光线，将触发KD-5603②脚，BL只播放“谢谢光临”，而防止KD-5603①脚被触发。因此暂态时间tl和t2要保证语音信号能够刚好播放。
元件选择
为防止环境光线干扰，LEDl、LED2选用高效红外发射管SE303A。VTl、V12选用光电三极管3DU3～3DU5，它们不但有光电转换功能，还有放大作用。触发器选双上升沿D触发器CD4013B或CC4013B。KD-5603是双触发端语音电路。VT3可使用9013、9014等小功率晶体管。，要求B=150～200，以使扬声器BL放音洪亮。
安装调试
LEDl、LED2沿水平方向安装在大门一侧的墙壁上，两者间相距l～1.2m。距地面高为1.2m，LEDl要靠近门口。VTl、VT2分别正对LEDl、LED2安装在对侧墙壁（或支架）上，这四个元件分别套上一段3~6era长的不透光塑料管，最好在VTl、VT2接收窗口前加一片红色滤光片，以避免杂散光线的干扰。调试方法也较简单，只需分别调整RPI、RP2使控制灵敏度最高便可。
