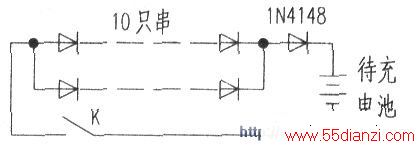

制作者只需找一个报废的红外遥控发射器，拆除小印刷板上的所有元件，保留3V电源的电池部分，除去所有的导电橡胶按扭，遥控器上就有10～25只小孔。将20只红外接收二极管（黑壳）依次串并联焊在印刷板上，如附图所示。每只接收管固定在小孔中，管体要露在外而以便于接收到阳光。
将放电完毕待充电的五号电池，放入遥控器的电池盒中，准备充电，将遥控器对准阳光，接收二极管产生的电压对电池充电。每只二极管在中等强度阳光照射下约可产生O.3~O.4v端电压，将lO只光接收管串联后再并联，可增强充电电流。充电电流是微弱的。对电池充电40～60小时方可充满。改接电池的接线，也可使电池单体并联充电，不存在过充电，没有太阳光时也可用可见光充电，但效率要低些。
这个充电器除充镉、镍氢电池外，特别适合充干电池。但不可用特强阳光充电以免损坏管芯。串并联二极管的数量是可以调整的，可根据实际情况而定。
