降压DC/DC控制器的制作

降压DC/DC控制器的制作

点击数:7990 次   录入时间:03-04 12:04:03   整理:http://www.55dianzi.com   电源类

    ADI公司的ADP2384/ADP2386是两款4 mm × 4 mm LFCSP封装的高效、同步降压DC/DC稳压器,内部集成一个44 mΩ的高边检测功率MOSFET及一个11.6 mΩ(ADP2384)、11 mΩ(ADP2386)的同步整流MOSFET器件。为了实现杰出的稳定性和瞬态响应特性,该器件采用峰值电流模式,固定频率脉宽调制控制方案。ADP2384/ADP2386器件的开关频率可编程设置范围为200kHz到1.4MHz,为了减少系统噪声,同步功能允许开关频率由外部时钟同步。同时还具有欠压关断、过压保护、过流保护、短路保护、过热关机的功能。本文通过对ADP2384和ADP2386两款器件的特点,分别进行介绍器件、特性、应用方向及内部结构框图。通过设计实例分别给出在固定频率600kHz条件下,输入12V,输出3.3V6A和输出3.3V4A的原理图及PCB板图。11.jpg


图1. ADP2384方框图


图2. ADP2386方框图



图3. ADP2384电路图

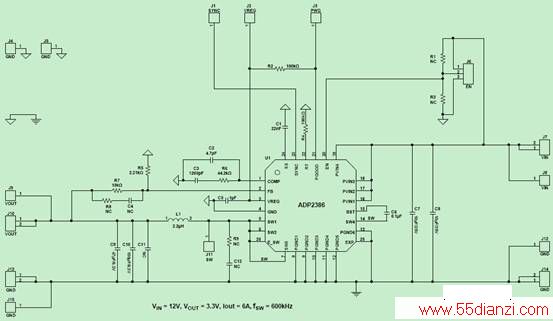

图4. ADP2386电路图




www.55dianzi.com

ADP2384材料清单:

   ADP2386材料清单:

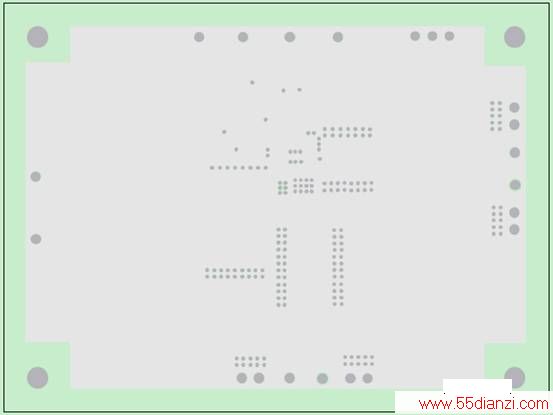

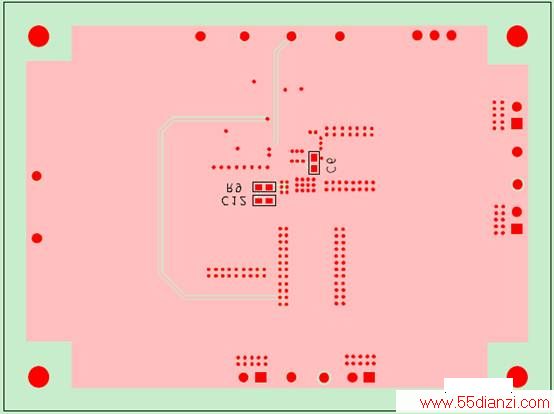

PCB元件布局图:
