一台6kVA在线式UPS电源，因为停电时间比较长而导致过放电，电池电压由正常标称电压192V(由16只65AH电池串联，实际电压要高于200V)下降到84V，从而无法开机！拆开电池箱测量单节电池电压，最低一只电压只有1.3V!显然，电池已经严重过放电！
如果不及时充电，电池可能彻底损坏！给过放电的电池组充电最好是使用13V左右的直流或者脉动直流给单只电池分别充电，但因为16节电池组电池数量比较多，给单只电池充电显得麻烦和要求时间比较长！显然，实施起来难度比较大。
还有一种稳妥的办法就是使用专用充电器给电池组充电。但现场维修携带很不方便。考虑到UPS电源自带充电器在电池组电压达到170V就可以正常充电。所以，特设计附图应急充电器给过放电的电池组进行预充电，使电池组电压预充至UPS可以正常开机充电的电压值。

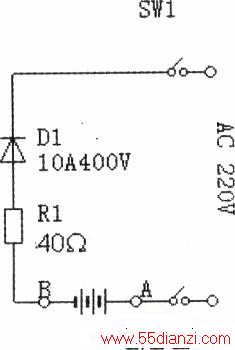

在附图电路中，R1为限流电阻，改进电池组的标称容量和电池组电压决定，一般设定充电电流在4A以内比较安全。D1为整流二极管，首先将电池组开关断开，取出电池组与UPS连接的正、负电极线，然后接到应急充电器的接线柱A、B端子上（A接电池组正极，B接电池组负极）闭合电池组控制开关，合上sw，220V市电经过R1限流,D1整流得到约4A的脉动直流给电池组充电，当电池组充电到合适值后，断开220V市电，断开电池组控制开关，将电池组的正负电极分别接到UPS相关输入端子上。开机,UPS可以正常对电池组进行充电了。
该应急充电器具有电路简洁、成本低、体积小、携带方便等特点，但与市电无隔离措施是本应急充电器的不足！充电时一定要注意安全！
