JC820型手机万能充电器套件制成后，适合充容量为250～3000mA锂离子、镍氢电池；充电时，七彩灯闪烁，指示灯的颜色依次变化，发出绚丽多彩的七彩光芒，饱和后熄灭； 内设自动识别线路，可自动识别电池极性；输出电压为标准4.2V，能自动调整输出电流，使电池达到最佳充电状态，可保护电池，延长电池的使用寿命，是移动电话的理想伴侣。本套件采用分离元气件的开关电源电路，适合学校教学，具有制作成功率高、电路可靠、体积小、重量轻、效率高等优点。适合电子爱好者安装使用。
主要技术参数是输入：AC220V50/60Hz。卡针处输出：DC 4—4.2V，200±80mA；USB接口处输出：DC 5V，180 ±80mA。
一、电路工作原理

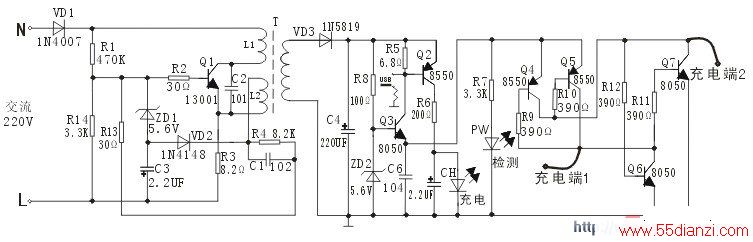

本电路由开关电源和充电电路两部分组成。下图是电路原理图
1、开关电源。开关电源是一种利用开关功率器件并通过功率变换技术而制成的直流稳压电源.对电网电压及频率的变化适应性强等优点。本套件利用间歇振荡电路组成的开关电源，也是目前广泛使用的基本电源之一。
当接入电源后，通过整流二极管VD1、R1给开关管Q1提供启动电流，使Q1开始导通，其集电极电流IC在L1中线性增长，在L2中感应出使Q1基极为正，发射极为负的正反 馈电压，使Q1很快饱和。与此同时，感应电压给C1充电，随着C1充电电压的增高，Q1基极电位逐渐变低，致使Q1退出饱和区，Ic开始减小，在 L2中感应出使Q1基极为负、发射极为正的电压，使Q1迅速截止，这时二极管VD1导通，高频变压器Ｔ初级绕组中的储能释放给负载。在VT1截止 时，L2中没有感应电压，直流供电输人电压又经R1给C1反向充电，逐渐提高Q1基极电位，使其重新导通，再次翻转达到饱和状态，电路就这样重复振荡下 去。这里就像单端反激式开关电源那样，由变压器Ｔ的次级绕组向负载输出所需要的电压，在C4的两端获得9V的直流电，供充电电路工作。
2、充电电路。Q2与CH（七彩发光二极管）组成充电指示电路。R7与PW（红色二极管）组成电池好坏检测及电源通电指示电路。Q4、Q5、Q6、Q7组成自动识别电池极性的电路。
当充电端1接电池的正，端2接电池的负时，充电回路是电源的+、Q5（发射极）、Q5（集电极）、端1接+ 、Q7（饱和）、端2接-；
当充电端2接电池的正，端1接电池的负时，充电回路是电源的+、Q4（发射极）、Q4（集电极）、端2接+、Q6（饱和）、端2接-。即可完成自动极性的识别，保证充电回路自动工作。
二、制作过程
1、全套散件图
拿到套件袋后，轻轻打开后，里面有“前后盖、电路板、元气件袋、透明面壳”。一般来说“说明书、标签、胶垫”在塑料袋外。

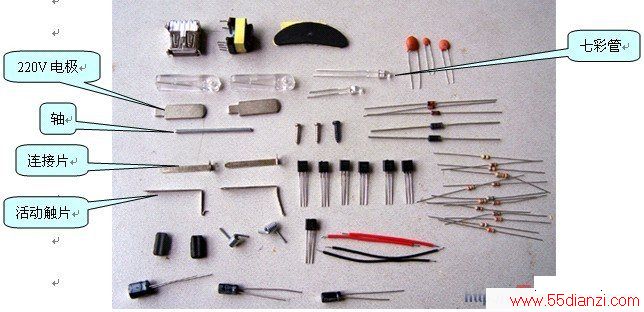

2、全套元气件图

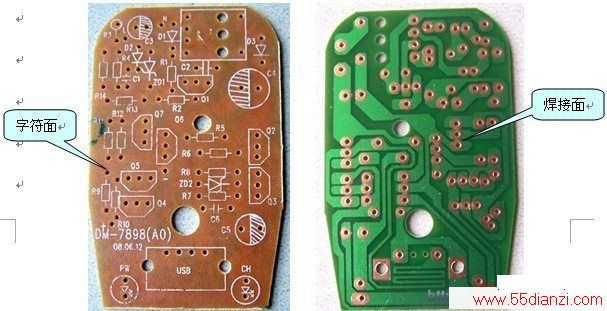

3、电路板的实物图

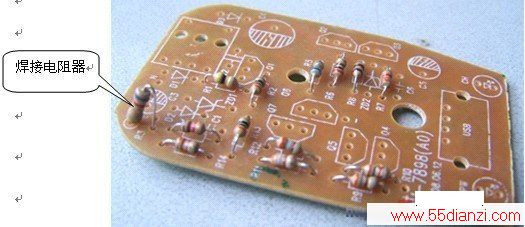

4、焊接电阻器

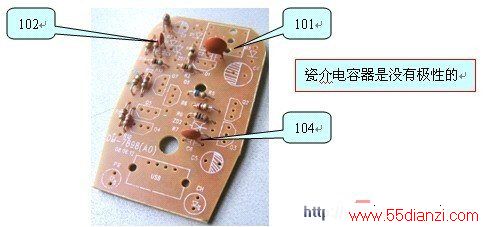

5、焊接瓷介电容器

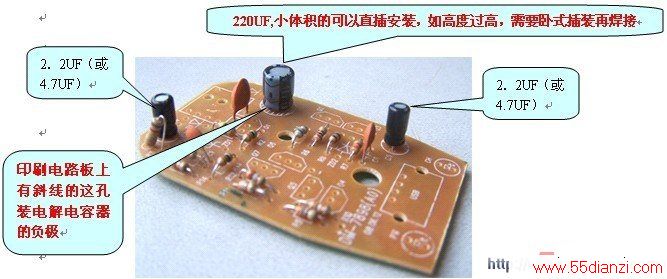

6、焊接电解电容器

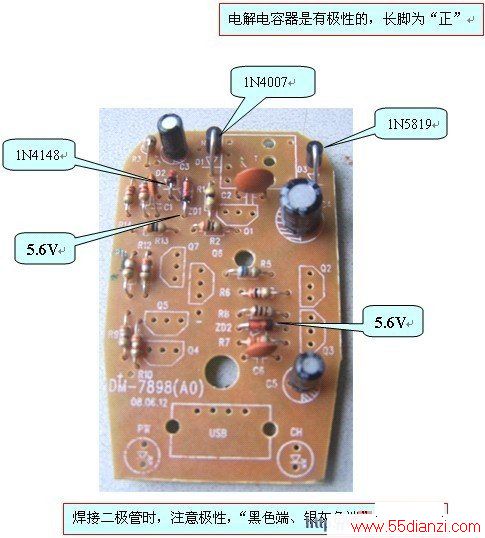

7、焊接二极管

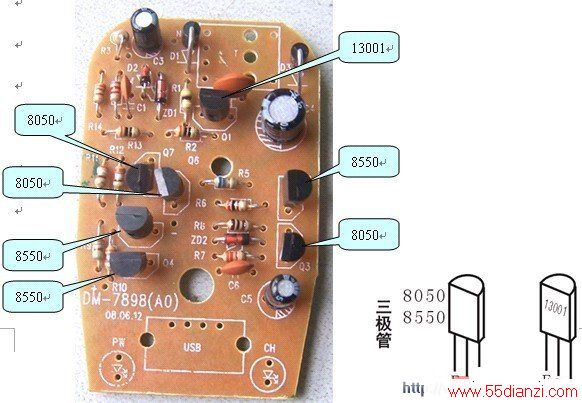

8、焊接三极管

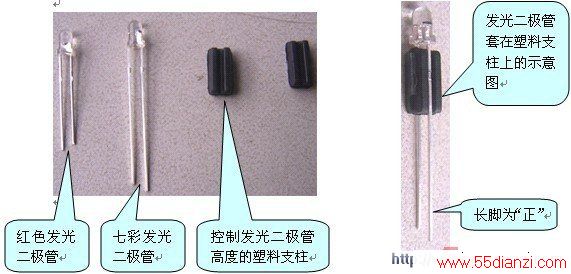

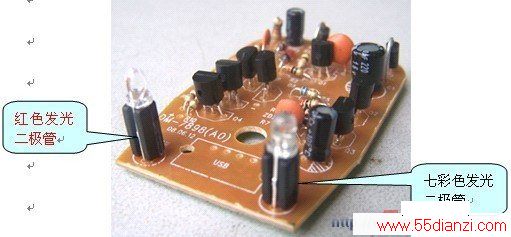

9、焊接发光二极管

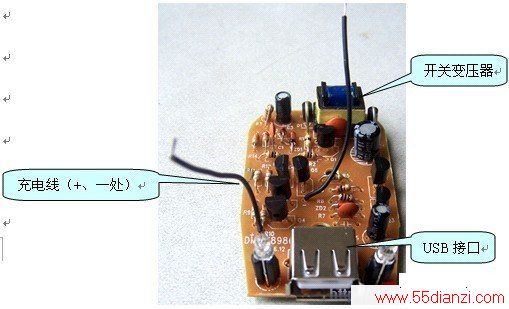

10、焊接开关变压器、USB接口、充电线

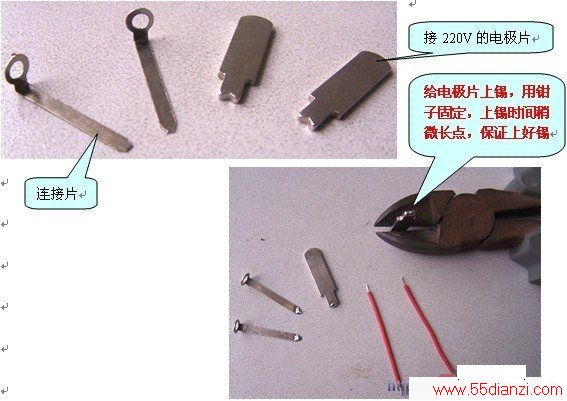

11、连接片、电极片的上锡处理

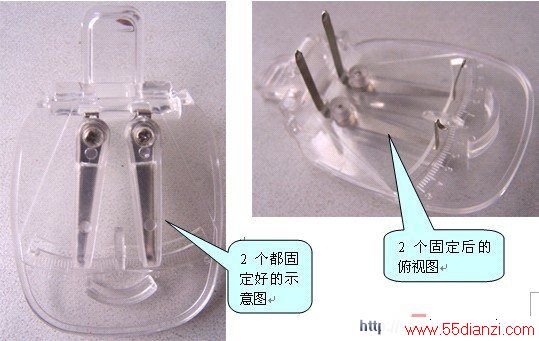

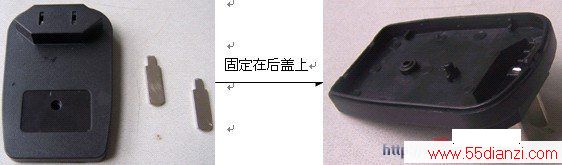

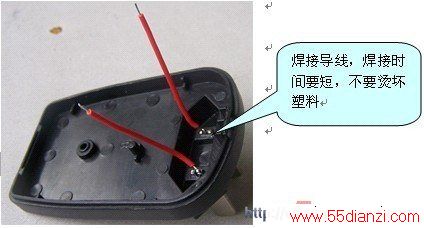

12、220V电极片固定在后盖上

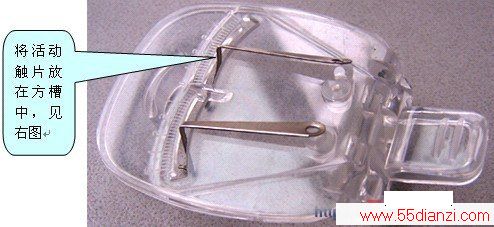

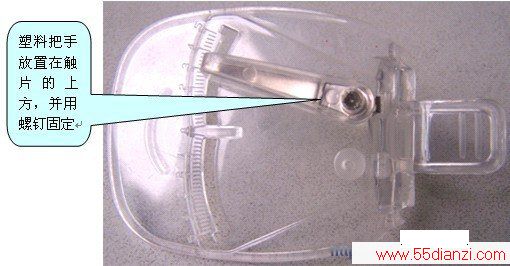

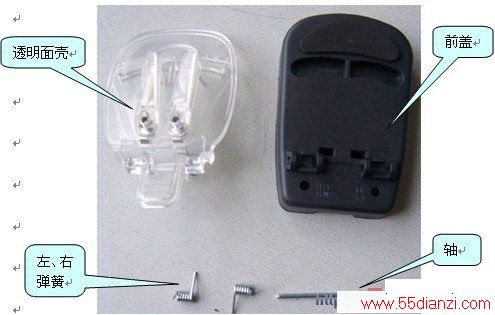

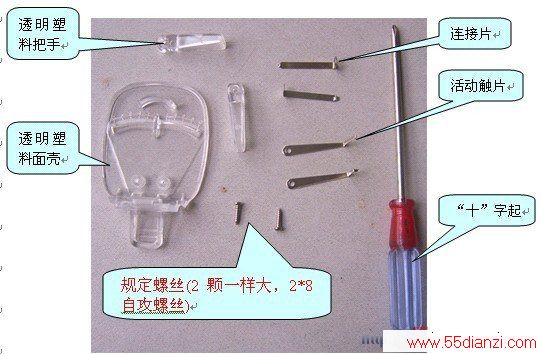

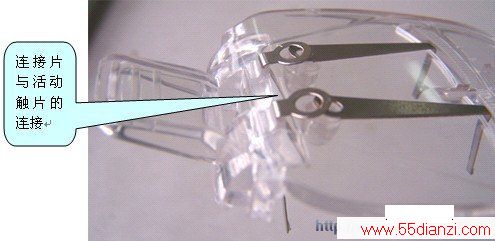

13、透明面壳上活动触片的安装

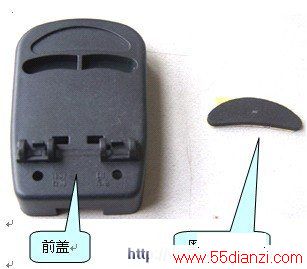

14、胶垫粘贴在前盖上

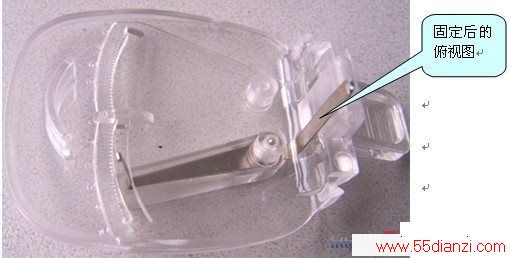

15、透明面壳固定在前盖上
