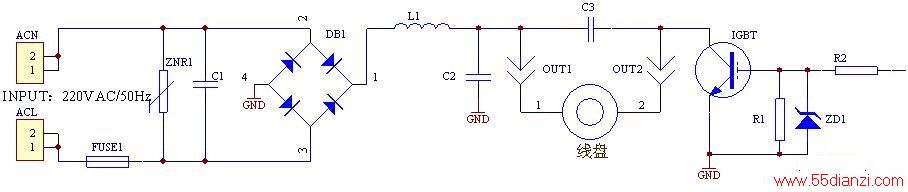

瑞德电磁炉主回路谐振电路如下图所示：
由电力电子电路组成的电磁炉（Inductioncooker）是一种利用电磁感应加热原理，对锅体进行涡流加热的新型灶具。主电路是一个AC/DC/AC变换器，由桥式整流器和电压谐振变换器构成，当电磁炉负载（锅具）的大小和材质发生变化时，负载的等效电感会发生变化，将造成电磁炉主电路谐振频率变化，导致电磁炉的输出功率不稳定，就会使功率管IGBT过压损坏。在此先分析电磁炉主谐振电路拓扑结构和工作过程是怎样的。
1）电磁炉主电路拓扑结构

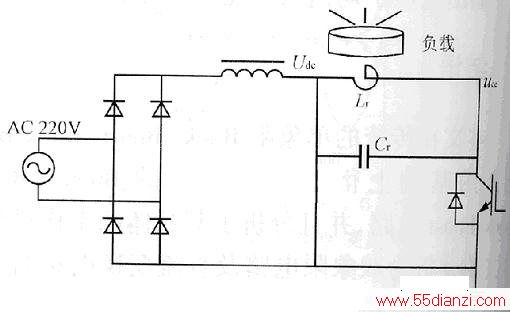

电磁炉的主电路如下图所示，市电经桥式整流器变换为直流电，再经电压谐振变换器变换成频率为20～35kHz的交流电。电压谐振变换器是低开关损耗的零电压型（ZVS）变换器，功率开关管的开关动作由单片机控制，并通过驱动电路完成。

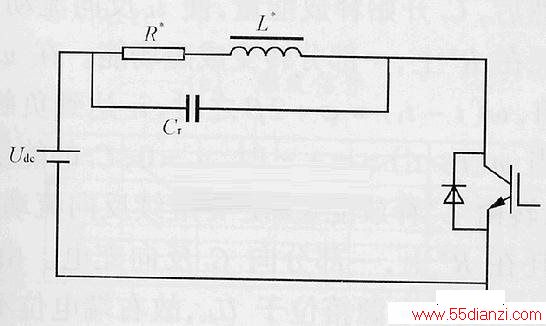

电磁炉的加热线圈盘与负载锅具可以看作是一个空心变压器，次级负载具有等效的电感和电阻，将次级的负载电阻和电感折合到初级，可以得到下图所示的等效电路。其中R*是次级电阻反射到初级的等效负载电阻；L*是次级电感反射到初级并与初级电感L相叠加后的等效电感。
2）电磁炉主电路的工作过程

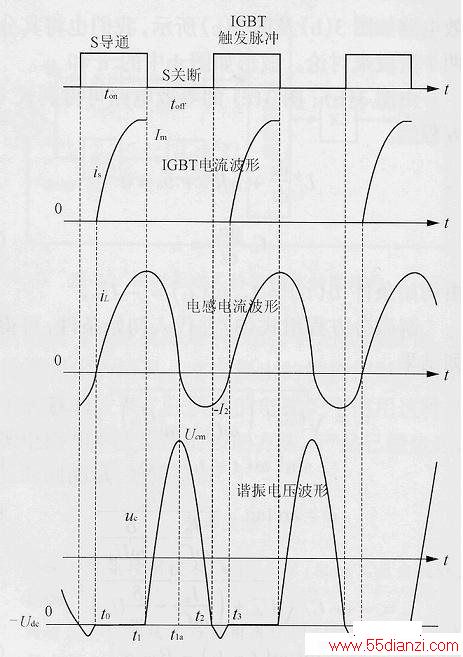

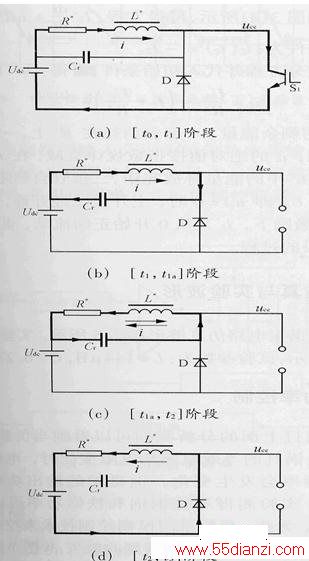

电磁炉主电路的工作过程可以分成3个阶段，各阶段的等效电路如上图所示。分析一个工作周期的情况，定义主开关开通的时刻为t0。时序波形如下图所示。
