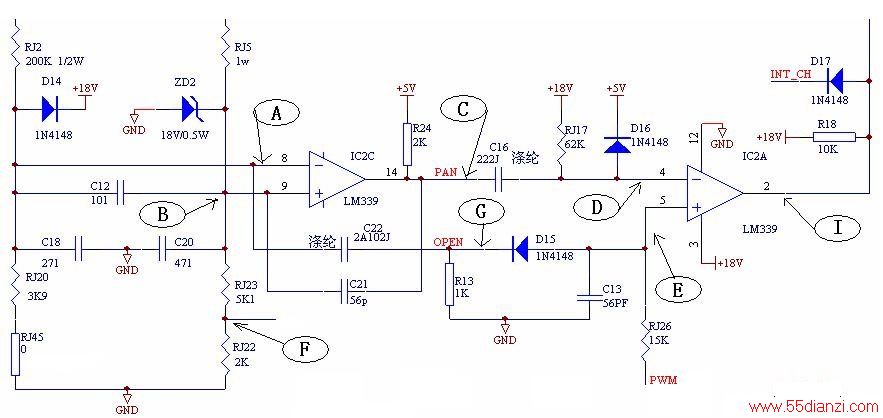

瑞德电磁炉同步电路和自激电路如下图所示：
作用：跟踪谐振波形，提供合理的IGBT导通起点，提供脉冲检锅信号
原理：采用电阻分压及电容延时的方式跟踪谐振电路两端电压变化；自激振荡回路、启动工作OPEN口、检测合适锅具PAN口。
RJ1、RJ2和RJ3、RJ5、RJ52分别接到谐振电容与线盘两端，静态时A（－端）比B（＋端）电压要低（通常两端电压压差在0.2-0.4V比较理想），C点输出高电平。C16电容两端都是高电平，所以不起作用,D点由于接了RJ17上接电阻，也被拉高，在静态OPEN端口通常被MCU置为低电平，由于E点与OPEN端口接了二极管D15，当OPEN端口被置低时,E点电压钳位在0.7V,此时D（－端）电压比E（＋端）电压要高，导致I点（2脚）输出低电平，控制IGBT关闭,不能加热。
C18、C20电容是调节谐振电路的同步，减少燥音及温升过高的节用。C21是反馈电容，当14脚输出低电压时，反馈到9脚，使9脚电压拉低。加速14脚更快达到低电平。

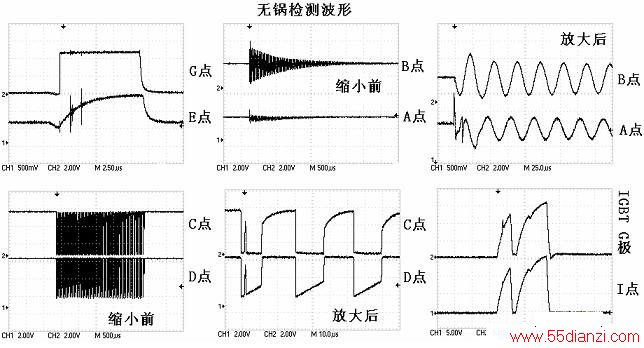

如下图,在无锅开机启动时，图上为各个关键的检测波形。
1、先在G点发出一个十几US的高电平(检锅脉冲)，通常是每1秒钟发一次，E点由于二极管D15的反偏截止，由PWM端口输出的脉宽由电容平波后送到E点，E点电压也有十几US的变高宽度，由于OPEN口的瞬间高电平输出，电容C22耦合，A点（－端）相当瞬间加到5V，A点电压比B点（＋端）高，C点输出低电平。C16电容也起耦合作用，把D点电压拉低，所以E点电压比D点电压高，I点输出一个高电平，IGBT导通，LC组合开始产生振荡。
2、启动后，在C点产生一连串的脉冲波形，当放上锅具时，LC组合产生的振荡好似串上负载，很快就消耗完，在C点的产生脉冲个数也减小，CPU通过检测端口检测C点的脉冲个数来判断是否有锅或放入合适的锅具。因无锅或锅具不造合时谐振后波形衰减的很慢，检出来的脉冲个数会很多。另外，如果一直检测到高电平，说明线盘没接好或同步电路出问题。

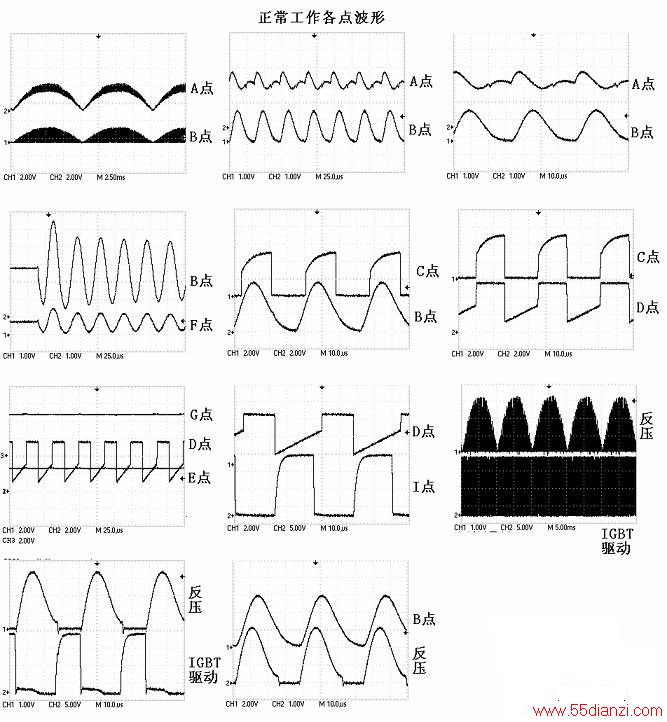

3、当检测到有合适的锅具，因谐振后波形衰减的很快，检出的脉冲个数会很少。CUP让G点（open）一直输出高电平进行工作，E点的电压随PWM输出脉宽的大小所控制，最终控制功率输出的大小。各个工作波形如下图所示。
CPU通过PAN，OPEN检测控制脚输出控制信号。
1、OPEN口在工作过程中一直为高电平，有干扰中断信号时输出低电平，2S后回复高电平继续工作。关机时为低电平。在检锅时发出一个十几US的高电平后关断。
2、PAN口作用，在开机时检测是否有合适的锅具，通过检测脉冲个数来判定是否加热。此端口在这里一直作为输入口（也可用来启动工作及检测脉冲个数，双重作用。）
此电路异常现象：不检锅、IGBT温升过高、燥音大
