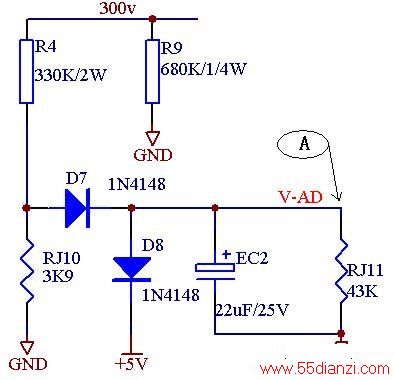

瑞德电磁炉电压AD取样电路如下图所示：
作用：检测电路工作在什么电压段，高低压保护

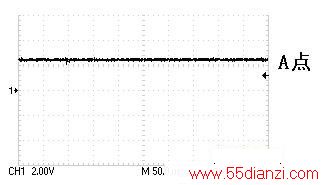

AC220V由整流管整流成脉动直流电压，通过R4与RJ10、RJ11分压，D7二极管隔离AD检测口与输入端，EC2平滑后的直流电压送到CPU端口进行分解,不受输入端的影响，D8二极管让输入电压最钳位在5.7V，保护CPU端口不会被高电压击穿。正常电压下，输入电压比较稳定，如下图所示。
CPU检测输入电压信号后发出动作命令
1、判别输入的电压是否在充许的范围之内，否则停止加热，并发出报警信号。
2、判别输入电压是否高电压，根据输出功率是否为低功率（1300W以下），进行升功率，目的是为了减小IBGT在高压小功率时，出现硬导通，即IBGT提前导通，来减小IGBT的温升，根据高功率（1800W以上），配合炉面传感器是否检测到线盘温升高，如果温升高，可适当的降功率，从而保证线盘不会因为温升高而烧毁。
3、与电流检测电路形成实际工作功率，CPU智能的计算出功率的大小再与CPU内部设定的功率值作比较，去控制PMW脉宽调制的大小，稳定输出所需各档的大小功率。
4、通过电流AD配合，保持高压是恒定功率输出。
此电路异常出现：高低压无保护，间隙加热，功率上不去。
