瑞德电磁炉干扰保护电路由以下电路组成。
一、电流保护电路
作用：浪涌保护电路，监控输入电网的异常变化，在有异常时，关断IGBT进行保护。

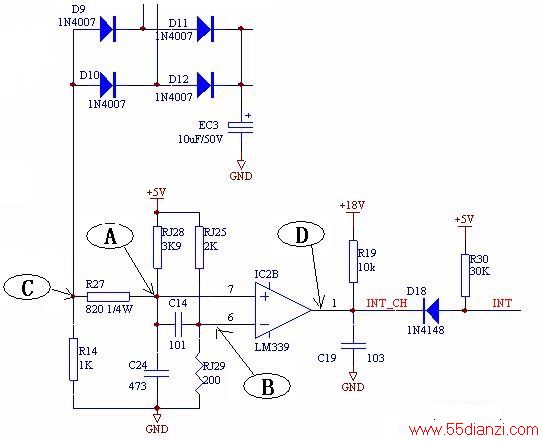

1、正常工作时，LM339的1脚内部三极管截止，电阻R19把1脚电压变为高电平，当电源输入端出现大电流时，1脚内部三极管导通，输出低电平，CPU连接的中断口经过二极管D18被拉低，CPU检测到低电平时发出命令，让IGBT关断，起安全保护作用，此保护属于软件保护，另外还有硬件保护，当1脚内部三极管导通，输出低电平，直接拉低驱动电路的输入电压，从而关断IGBT的G极电压，保护了IGBT不被击穿，通常要判断是软件保护还是硬件保护方法是：通常软件保护时，软件会设置2秒才起动，硬件起动时间很快不超过2秒钟。

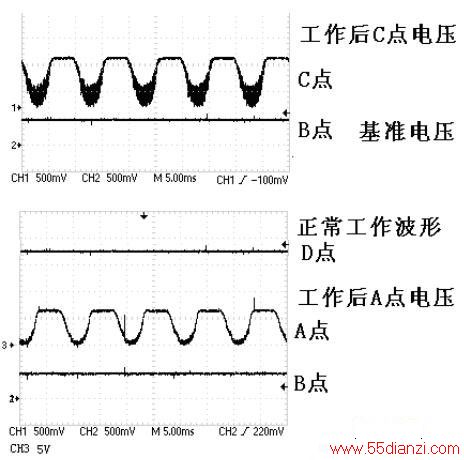

2、C点电压由于选择的参考点是地，静态时，C 点的电压由RJ28、R27、R14电阻分压所得，当正常工作起来后，互感器感应输入端的电流，C点的电压会下降，电流越大，C点电压越低，如下图所示，所以A点电压也会下降，B点为LM339负端RJ29、RJ25分压后的基准电压，当A点电压下降到B点以下时，LM339反转，D点输出低电平拉低中断口。通过调节输入正负端的参数来改变干扰的灵敏。
用工具查看两输入端在最大功率工作时，比较电压越接近越好，但仿止出现太过灵敏而导致中断间隙。（变频器上（不一定，但是比较能体现）一般干扰比较大，在最大档功率最大电流时（190~210V之间电流最大）最容易出现，）
3、CPU根据中断口检测电源输入端的浪涌电流，程序检测到有低电平，停止工作，起保护IGBT不受浪涌电流所击穿。
此电路异常出现：检锅不工作、不保护爆机.
二、电压保护电路
作用：高压保护电路，监控输入电网的异常变化，在有异常时，关断IGBT进行保护

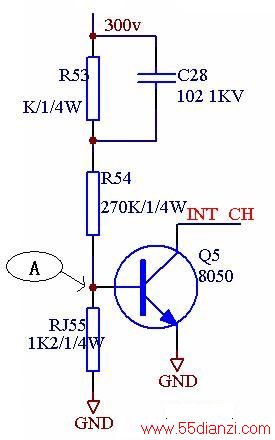

1、电路的双重保护（电流和电压保护），由R53、R54、RJ55电阻组成分压电路，如果输入电压超过正常设定电压值，A点的电压就会升高，达到或超过三极管Q5的基极导通电压0.7V以上，则Q5一直导通，由于三极管的C极接到LM339的1脚，即中断口，所以程序检测到低电平后会关闭输出，保护IGBT及主回路上面的器件不被烧掉。

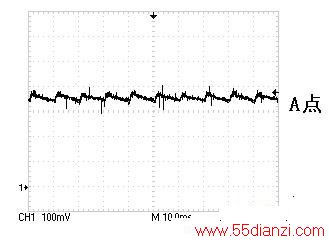

2、当有电压浪涌时，R53并联的电容C28起作用，因为电容两端电压不能突变，所以在瞬间电压起变化，电容就相当短路（耦合），A点的电压会瞬间变的很高，使Q5导通而让CPU中断口检测到。正常情况下A点的波形如下图所示。
此电路异常出现：检锅不工作、不保护爆机。
