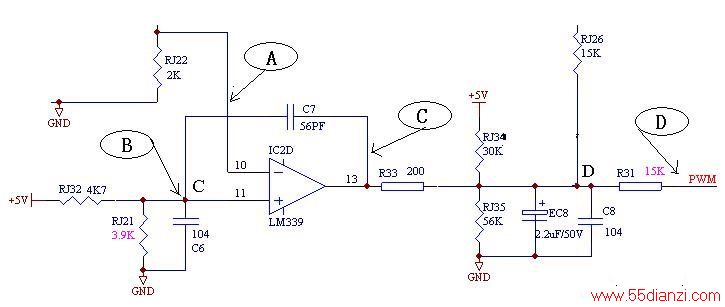

瑞德电磁炉反压保护与PWM控制电路如下图所示：
作用：决定IGBT的导通宽度，提供IGBT正常开通、关断。
RJ32、RJ21提供基准电压给LM339的11脚，10脚由同步谐振电路分压得出，抑制IGBT的C极反压不得超过1150V，当提锅或移锅时，IGBT反压增大，当接近1150V时，同步端使LM339的10脚电压高过11脚，13脚输出低电平，然后比较器一直在切换，从而维持电压不超过限压，保护IGBT不损坏。如下图所示。
RJ34、RJ35、EC8、C8，R31组成PWM控制电路，当PWM输出的脉冲宽度越宽，经过EC8平波后输出给LM339的5脚电压也越高，与LM339的4脚比较反转的时间也越长，2脚输出高电平时间也越长，进而控制IGBT驱动脉宽，达到控制加热功率越大。反之越小，PWM脉宽输出波形如图7.1的D点所示。
正常电压上，当PWN调节最小时，当最小功率（800W）下不来时，原因是D点的电压点太高了，导致IGBT的开通占空比无法调小，此时可以调小R31电阻来实现。
CPU通过检测输出控制信号

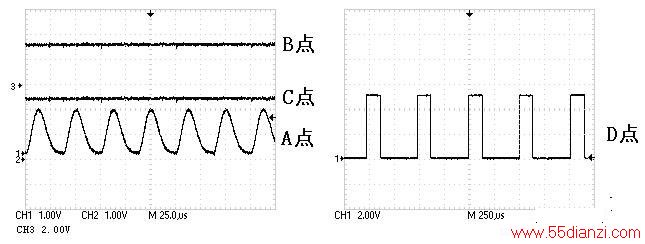

1、反压电路B点给LM339正端设置一个基准电压，当（A点）负端接收到谐振波形时，与B点作比较，当比较谐振脉冲高于基准电压时，比较器反转，抑制谐振电压不超过1150V，（这里用的IGBT耐压是1200V）。
2、抑制反压后，如果锅具有抬锅、偏锅时，输出功率会有变化，根据电流取样电路的电压值，调整PWM脉宽。
3、CPU通过控制PWM脉宽宽度，控制比较器的输出来控制IGBT的导通时间的长短，结果控制了输出功率的大小。
此电路异常易出现：爆机、检锅慢、检不到锅
