因此需将双线的话音送入扩音设备的线路输入端。如果直接并接，当本方作被叫时，75V的铃流瞬间即可损坏扩音设备，只有摘机切断铃流后，再将二线的音频与音响设备接通，才能保证设备安全。本电路是利用摘机后二线端电压从48V降为8V的原理设计的。

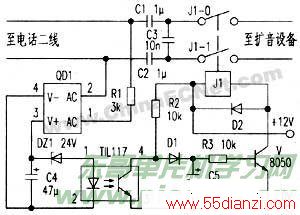

工作原理如附图所示，电话的二线端送来的48V或75V铃流经R1限流，QD1(整流桥)极性变换、C4滤波，通过DZ1为光耦提供工作电流，光耦③、④脚导通，+12V电压经R2入地、D1截止、V截止，继电器J1不吸合。电话摘机时，二线电压降为8V左右，DZ1截止、光耦截止、+12V经只2、D1、R3为V提供偏置电流并使其导通，同时J1吸合，其触点J1-0、J1-1闭合。二线端的音频信号经C1、C2耦合由J的两组触点J1-0、J1-1送至扩音设备。
本电路运行较可靠，关键是光耦和R1的选取。R1取值小于2kΩ时，虽能可靠动作，但交换机会判断电路已接通，导致振铃一声后自动挂断，大于3．6kΩ电路动作不可靠。原因是TIL117灵敏度较低。若光耦采用PC817则R1可增加5～1OkΩ，此时电路运行可靠。因电路板已做好，笔者未用PC817在该电路中进行试验。但在电话汇接中，使用PC817时，R1取lOkΩ，电路工作可靠。
