家用婴儿监听器外形如下图所示，它由一台自制的无线电调频发射机和一台便携式调频收音机（或带有调频波段的普通便携式收音机）组成。发射机放在婴儿房间，收音机由大人随身携带或放在大人干活的房间，婴儿的任何动静都可通过收音机监听到，使大人可以放心地做自己想要做的事，而不必频繁地往返两者之间。
一、工作原理

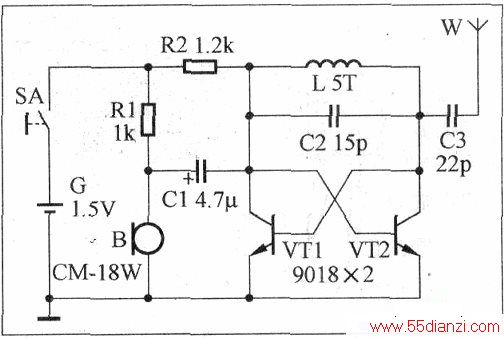

无线电调频发射机的电路如上图所示，它实际上是一个灵敏度较高的调频无线话筒。晶体三极管VT1、VT2的基极和集电极相互交叉连接，并与选频回路一电感线圈L、电容器C2组成了高频振荡器。L和C2决定振荡频率；电阻器R2调节VT1、VT2的工作电流，以满足电路振荡要求。高频信号经过电容器C3耦合，从天线W发射出去，供附近有效范围(≥30m)内的调频收音机接收。电阻器Rl是驻极体话筒B的工作偏置电阻。声音信号经驻极体话筒B转换成音频电压信号后，通过电容器Cl耦合至VT1的集电极和VT2的基极。由于VT1和VT2的集电结电容CCbl和Ccb2与L、C2回路并联，音频电压的变化引起Ccbl、Ccb2的容量随之变化，这样L、C2回路的振荡频率就随着音频电压的变化而变化，从而实现了对高频振荡信号的频率调制（即调频）。
电路中，晶体三极管VT1、VT2构成了双管推挽式自激振荡电路，它比音频信号从基极输入的单管振荡电路进行调频的调制灵敏度约高一倍，也就相当于提高了驻极体话筒B的音频灵敏度。本电路还有振荡频率较稳定、谐波少（经试验整个调频波段只收到一个主频率）、发射能力强、耗电小(0.3mA也可以工作)、调试简单等特点。
二、元器件选择
本制作所用电子元器件全部为普通分立元器件，其中有10个电子元器件需要专门购买或自制，它们的实物外形如下图所示。
晶体管VT1、VT2均采用9018（特征频率fr=700MHz，集电极最大允许电流ICM=50mA，集电极最大允许功耗PCM=200mW）或3DG80、3DG204、3DK5型硅NPN高频小功率三极管，要求电流放大系数β≥80，两管参数尽量接近，但不要求配对。
R1、R2均用RTX-1/8W型碳膜电阻器，阻值分别为1kΩ和1.2kΩ。C1用CD11-10V型电解电容器，容量4.7μF；C2、C3均用CC1型高频瓷介电容器，容量分别为15pF和22pF。

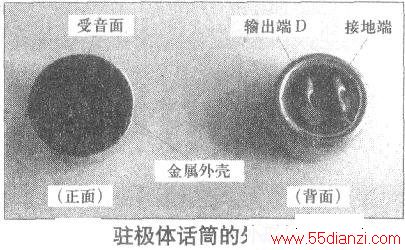

B选用CM-18W型(φl0mm×6.5mm)高灵敏度驻极体话筒，它的灵敏度划分成五个挡，分别用色点来表示：红色为-66dB，小黄为-62dB，大黄为-58dB，蓝色为-54dB，白色＞-52dB。本制作中应选用白色或蓝色点产品，以获得较高的灵敏度。CM-18W的外形结构及引脚排布如下图所示。

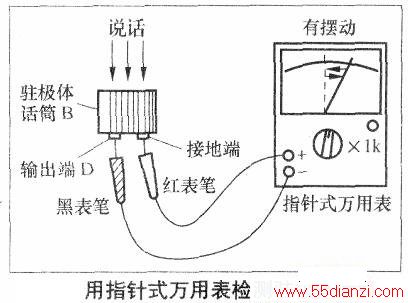

B也可用其他灵敏度高的小型驻极体话筒直接代替，挑选时可参照下图，将指针式万用表置于“R×1k”或“R×100”挡，红表笔接驻极体话筒的接地端（与驻极体话筒外壳相通），黑表笔接驻极体话筒的输出端D，此时万用表指针指在某一刻度上，再用嘴对着驻极体话筒说话．万用表指针应有摆动。万用表指针摆动范围越大，说明驻极体话筒的灵敏度越高。如果没有反应，说明被测驻极体话筒已经损坏。
电感线圈L可按下图(a)～(d)所示自制：先按图(a)所示，用φ0.8mm的漆包线在φ5mn的十字形螺丝刀（改锥）金属杆或钻头上密绕5匣；脱胎后按图(b)所示，用尖嘴钳子弯折出两个长度约为Smm的引脚；再按图(c)所示，用刻刀刮掉线圈两端的漆皮；按图6(d)所示，用电烙铁给刮出的铜脚上一层焊锡，以方便焊接。
G用1节5号干电池，电压1.5V。
上图中的电源开关SA、天线W以及电池架等，可不必专门选配，SA和电池架直接采用我们后面所选用的小手电筒外壳内所带的电源开关和电池架。天线用一段50cm～60cm的塑料外皮软细电线即可。
三.制作与使用
无线电调频发射机的制作包括加工印制电路板并焊接元器件、选配合适的外壳和进行组装互大步：

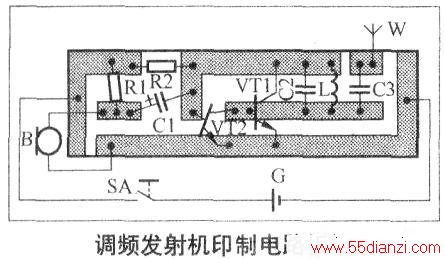

第一步，裁取一块50mm×14mm的单面敷铜板，对照上图所示的印制电路板接线图，采用刀刻法制成下图所示的印制电路板。
在印制电路板上焊接好元器件，注意：驻极体话筒B暂不焊接，只在印制电路板接驻极体话筒B的位置焊接上两根长5cm的塑料外皮电线（如用单芯屏蔽线，效果更佳）；另在印制电路板上焊一根50cm～60cm的塑料外皮软细电线，作为天线W。印制电路板接电源开关SA和电池G的两端，不焊接引线，分别焊接上按照下图所示加工成的“L”状金属片即可。

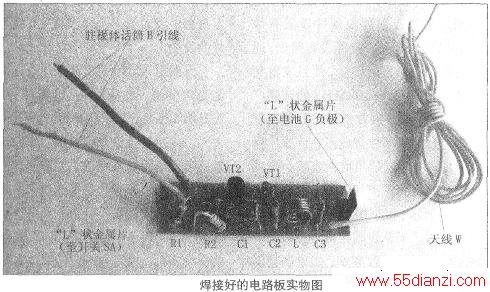

焊接时还要注意，不可将电解电容器C1的极性接反，也不要焊错晶体三极管VT1和VT2的管脚。焊接好的印制电路板如下图所示。

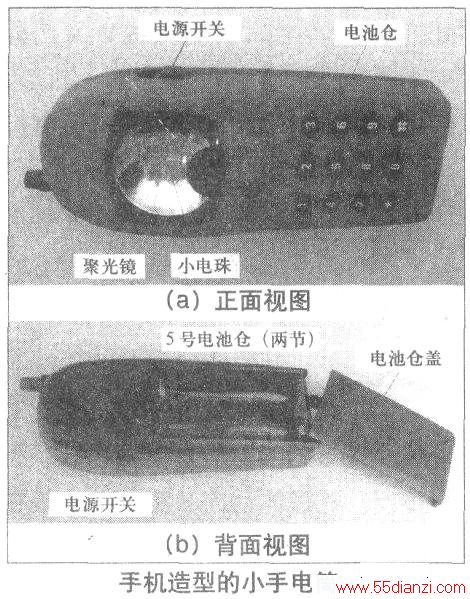

第二步，从市场购买一个采用两节5号干电池供电的手机造型小手电筒，其外形结构如图(a)和(b)所示。

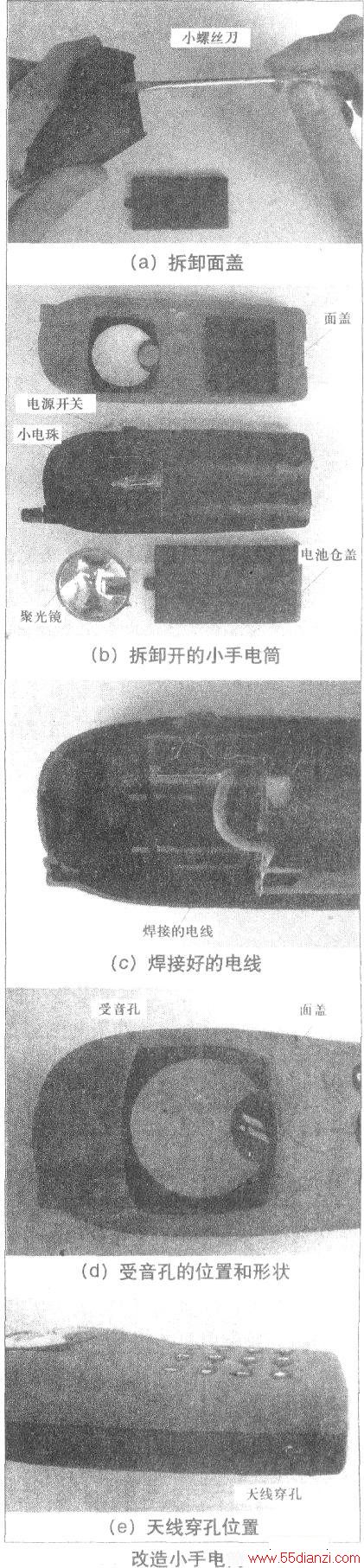

按下图(a)～(e)所示，对小手电筒进行必要的改造，以便用作调频发射机的外壳。先按图(a)和(b)所示，用小螺丝刀撬开小手电筒的面盖，取下聚光镜。接着拆掉小电珠不用，按图(c)所示，在接小电珠的两端直接用一段电线焊接通。原电源开关保留，直接用作本制作的电源开关SA。然后，按图(d)所示，在外壳面盖原正对小电珠的位置处，用小电钻打出7个φ2mm的梅花状小孔，以作为驻极体话筒B的受音孔。再按图(e)所示的位置，用小电钻打一个φ1mm的小孔，作为天线W的穿出孔。
第三步，按图(a)～(e)所示进行调频发射机的组装。首先，打开外壳背面的电池仓盖，不必改动电池架，按照图13(a)所示，将靠近电源开关（图中左下方）的一侧留下来仍然放置1节5号干电池G，另一侧就像装电池一样直接安放上焊接好的电路板。在天线W距电路板2cm的位置处打上一个小结，并将天线W穿出外壳上事先所开好的天线穿孔。然后，将电路板上的两根短引线，通过靠近聚光镜一侧的小孔穿出，再按图(b)所示，穿过聚光镜小孔，焊接上驻极体话筒B。注意：驻极体话筒B的输出端D，应接电路板上电容器Cl一端的引出线；驻极体话筒B的接地端（与其外壳相通），应接电路板上VT1、VT2的发射极一端引出线，不可接反。驻极体话筒B实际上安装在原小电珠的位置，如图(c)所示。合上外壳面盖后，驻极体话筒B的受音面正好紧对着面盖上事先开出来的受音孔，如图(d)所示，这确保了顺利接收外界的声波。最后，按图(e)所示，在电池仓内装上1节5号干电池，合上电池仓盖，组装工作即结束。
