低频功率放大器的制作

    低频功率放大器与小信号放大器不同，它是以提高输出功率为主要任务的放大器，即不仅要有大的电压输出，也要能够输出大电流，因此，功放管的电压电流变化幅度都较大，往往接近管子的极限运用状态。对功率放大器的主要要求是输出功率大、电源效率高及非线性失真小。

    低频功放器主要有以下几种。

    (1)单管功率放大器通常采用变压器耦合方式，以前使用较多，现在很少采用这种电路，这里不予多述。

    (2)变压器耦合推挽功率放大器所谓推挽放大，就是用一一对特性相近的三极管，在两管输入端加上幅度相等相位相反的信号，这样当一管输出幅度增加的同时另一管减小，反之亦然，就象一推一挽，然后将两管输出信号合成送出。

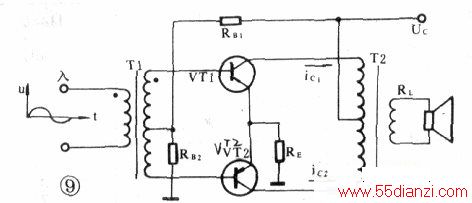

    图9所示为变压器耦合推挽功率放大器典型电路。图中T1为输入变压器，起到将输入信号反相及阻抗匹配作用；T2为输出变压器，其作用是将VT1、VT2推挽管输出信号合成并驱动负载（扬声器），这里面当然是有阻抗匹配作用的。RB．和RB2为偏置电阻。前级来的音频信号经T1耦合，信号正半周时VT1的B极为正，VT2的B极为负，故VT1导通，VT2截止。信号负半周时则VT2导通，VT1截止。这样两管轮流工作，在输出变压器T2次级上便获得完整的信号波形，再驱动扬声器发出声音。

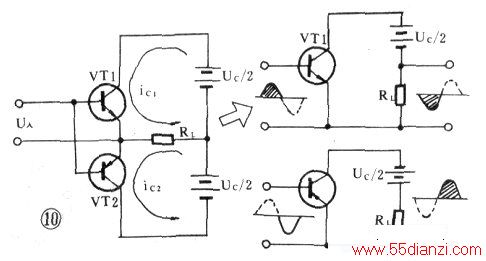

    (3)无变压器推挽功率放大器这类功率放大器主要有OTL（无输出变压器）、OCL（无输出电容）和BTL（电桥平衡）三种。下面仅介绍一下最常用也是与功放集成电路关系较密切的OCL和OTL功放器。图10所示为无变压器推挽功放电路原理图。该电路采用不同极性两个管子组成互补推挽放大器，解决了两管交替工作问题（不需用输入变压器反相了）。当输入信号正半周时，VT1导通，VT2截止，有电流IC1流过负载RL；当输入信号负半周时，VT1截止，VT2导通，电流ic2流过负载。由于ic1、iC2通过负载RL时方向相反，故就在R。上合成了一个完整的信号波形。这种电路因不需输出耦合电容，故称OCL功放电路。

    图10电路虽可省去输出电容，但却需两组电源供电（或用一组带中心抽头的电源），故应用范围有一定限制。

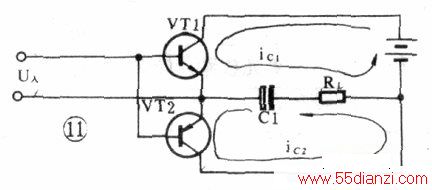

    若采用单电源供电，可增设一个输出电容C1，如图11所示，这就是OTL推挽功放电路。在图中，C1为大容量电容，对低频信号可视作短路。当输入信号正半周时.VT1导通，VT2截止，icl流过C1及R．，并对C充电，形成正半周输出信号；当输入信号负半周时，VT1截止，VT2导通，C1经VT2、R．放电，形成负半周输出信号。由此可见，Cl正半周所充电能在负半周得到利用，实际上代替了一组电源，所以C1容量应足够大，一般中、小功放电路常用200-2200μF电解电容器。

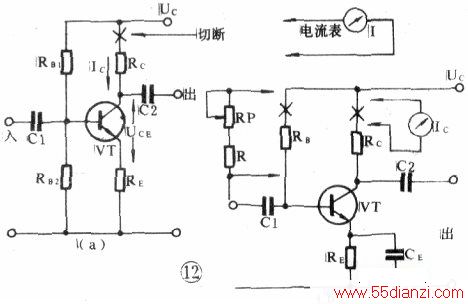

    实际使用的OCL、OTL功放电路要比图10、图11电路复杂些，由于一般书刊上介绍较多，本文不再示出。
