上门检修全自动洗衣机，若判断电脑板有问题需摘板检修，这时需解决水位传感器的问题，如果水位传感器是气压式的，短接二个接点就可以模拟进水已到位信号，从而进行后续检查。现在的洗衣机大多采用振荡频率型水位传感器，如果不连接水位传感器，上电后电脑板会发出报警音且停止后续工作。频率型水位传感器型号较多，且通用性很差，若把原机传感器一起拆回又很麻烦，而且也无法控制气压，从而模拟水位高低。

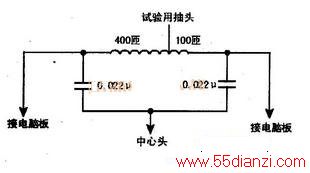

为解决上述问题,根据水位传感器的工作原理自制了一个模拟传感器，其电路如下图所示，具体制作方法如下：找一个老式半导体收音机的磁棒线圈，在骨架上用直径0.17mm～0.23mm的漆包线绕500匝，原来的线圈不拆也没关系，线径和圈数也不要求那么精确，磁棒短可以多绕一点，还可以在线圈的400匝处抽一个头，以试验频率范围合适为准。另外，在拆下原机电脑板时需先记下水位传感器的接线位置，与两端都不通的就是中心头。
